常用的金属软接头具体形式
浏览: 发布日期:2017-12-12

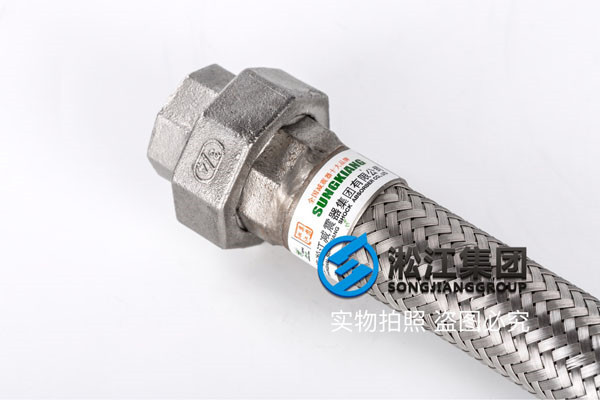

  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:常用的金属软接头接头具体形式是什么样的啊!

金属软接头形式

  讨论回答:
  A:螺纹连接的,根据需要可以定做的。
  B:我用过的有法兰接头。螺纹连接,旋卡座连接几种。
  C:连接形式不固定,有法兰连接,也有螺纹连接等。
  D:*内的基本上都可以定制,我们用的进口*般都是螺纹的,NPT或者G螺纹,但仅限于小尺寸的,大的没用过,不是很清楚。
  E:法兰、螺纹、自锁、快接卡箍............................等。

  回答:
  接头的结构形式大体上分为螺旋式、法兰盘式和快速式三大类:
  1、螺纹式: 通径为50毫米以下的金属软接头的接头,在承受较高工作压力的情况下,多以螺纹式为主,当拧紧螺纹以后,两个接头上的内、外锥度面紧密配合,实现密封。锥角 *般为60度,也有用74度的。该结构密封性好,但安装时必须保证两个对接件的同心度。为了解决实际工程中经常见到的反复拆、装和不易同心等问题,也可以 将接头设计成锥面与球头的配合。
  2、法兰盘式:通径为25毫米以上的金属软接头的接头,在承受*般工作压力的情况下,以法兰盘式为主,它以榫槽配合的形式进行密封。可沿径向转动,也可沿 轴向滑动的活套法兰盘在紧固螺栓拉力的作用下连接两体。该结构密封性能良好,但加工难度大,密封面容易碰.。在需要快卸的.殊场合,可以将固紧螺栓通过的 孔划开,制成快卸式法兰盘。
  3、快速式:通径为100毫米以下的各种金属软接头的接头,在要求快速装卸的使用条件下,*般采用快速式。它常用氟塑料或.种橡胶制成的“O”形密封圈 密封。当手把搬动*定的角度以后,相当于多头螺纹的爪指被锁紧;“O”形密封圈被压得越紧,其密封性能越好。该结构在火场、战地及其它必须快装快卸的场合 .为适宜。在几秒钟的时间内,不需配用任何专用工具,就可以对接或拆开*组接头。
