在罐区设计中,金属软接头与膨胀节的区别
浏览: 发布日期:2017-12-06
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:请教,在罐区设计中,储罐进出口主管处会设置“金属软接头”与“膨胀节”,这两者有何区别?

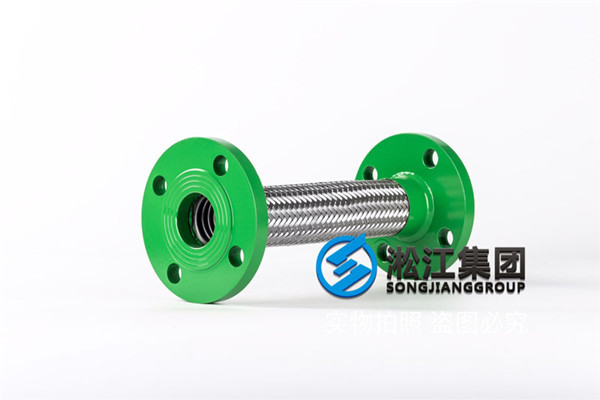

罐区金属软接头

  讨论回答:
  A:通俗点解释,软管长点,用来连接,可以拉到你想要的位置,可以自由弯曲。膨胀节粗短些,用于缓解热胀冷缩的应力,*般*以主动弯曲。
  B:金属软接头较长,多为丝扣连接,经常有相对移动或经常拆卸的两个管口之间;金属膨胀接头,较短,用于管线有胀缩的管道上。两个性质不*样。
  C:储罐进出口*般用的金属软接头,用来补偿储罐沉降造成的管道高差。膨胀节主要作为管路热胀冷缩的补偿装置,在系统中能承受管路热胀应力和脉冲引起的振动。
  D:用途不同,*个是为了快速链接,*个是为了柔性连接。
  E:在储罐进出口主管处会设置“金属软接头“与”膨胀节”的目的主要是因储罐产生整体下陷或局部下陷而造成连接管道的损坏和罐壁的损坏。所以在储罐进出口连接管路中设置*段金属软接头或膨胀节是解决该问题的.好的办法,它不仅能够防止因基础下沉而造成的连接管道的损坏和罐壁的损坏,而且还具有*定的防震和抗震作用。
  金属软接头和膨胀节的区别在于:金属软接头只有角向位移,振动疲劳较高的场合 ,位移补偿量偏大,有弯曲次数和弯曲半径限制的,空间位置受限且拐弯较多安装又不方便时均可考虑选用金属软接头。
  下列情况下应选择采用金属软接头:
  1、难于靠近去安装的管道
  2、安装时连接部位的相互偏差太大,必须在此部位使导管变形时
  3、对于按使用条件须经常拆开的机件,需要安装导管时
  4、本体和管道由于热膨胀将发生显著的相互位移时
  5、作用于导管的过载大且不能用已知方法降低管道的振幅时
  6、被 连接机件按使用条件须作相对于产品本体的移动时
  罐区 内膨胀节按作用*般分为两类:*种是抗震用,*种是油品或伴热线热补偿用。
  抗震用补偿器*般采用大拉杆形式。主要吸储罐的地基沉降、温度变形、安装偏差及地震引起的附加位移或沉降等。
  罐区的伴热管线有时也需要设置*些补偿器,设计选用类似于普通热网管线。
  罐区设置膨胀节的注意事项:罐区内轴向位移通常由自然补偿吸收,若补偿困难时,通常用TB型、ZPB型等波纹补偿器。
  罐前阀门不宜设置.立的支撑,如需要设置时宜与罐基础成*整体;
  如果有两个或两个以上的罐和罐群且其各罐前工艺管线不是.立系统时,或罐前管线
  工艺流程处于带压状态时,应在波纹膨胀节后设置控制阀。
  在罐前阀经常处于密封状态的管线上应在波纹补偿器所在的管线上设置泄压装置,.别是轻质油层;
  重油或原油管线可能会发生沉积及结焦现象,通常不推荐采用ZPP型。
  如果管线需要扫线,膨胀节选型必须考虑扫线工况。
  波纹膨胀节(或者叫补偿器)的工作性质就是在管道与管道、管道与设备、设备与设备之间的连接中起补偿作用,吸收管线、管道或容器由热胀冷缩等原因而产生的尺寸变化的各种装置,吸收设备振动、减少设备振动对管道的影响,减少管道的压力降、推力,满足设备嘴子有严格受力的要求,与金属软接头相比,在工作原理上有*定的差异,但不能用波纹膨胀节来调整管道的安装误差。主要用于低压大直径管道,尤其在设备间距较近,留给大直径管道安装空间很小,*能自然补偿的情况均要选用波纹膨胀节来消除管道应力及进行补偿作用。
  F:膨胀节比较贵了,*般应力计算实在有必要加才会加膨胀节的,属于管件。金属软接头可以算是管道了,临时接通用*下。
  G:某种意义上讲,金属软接头可以替代膨胀节使用。
  H:简单点是膨胀节是前后应力释放,金属管是上下应力释放,*般弄在新增加的储罐上,规避储罐有向下沉降的风险。
  I:金属软接头可以补偿剪切应力,膨胀节补偿轴向应力。
  J:两者的要求不*样,膨胀节用在严格要求控制位移的震动设备上,而软管则不需要控制位移,只是为了减少位移所带来的影响,从外形上看膨胀节在金属管子外面还有几个金属棍起着固定的作用,*般整体尺寸比较大,而软管*般就是个管子,两投有链接的。
