金属接头的连接方式
浏览: 发布日期:2017-12-06

金属软管是*种高品质的柔性连接管道,是由.薄壁的、无缝或纵缝,经过高精度塑性变形加工成形的。具有良好的柔软性、抗疲劳性、耐高低温、耐腐蚀性等诸多优点。



金属软管的连接方式

上海淞江集团的金属软管广泛应用于冶金.矿山.食品.饮料.机械制造.新能源.航空航天等*域,那么金属软管怎么连接合适呢?

   金属软管的连接方式



金属软管的连接方式

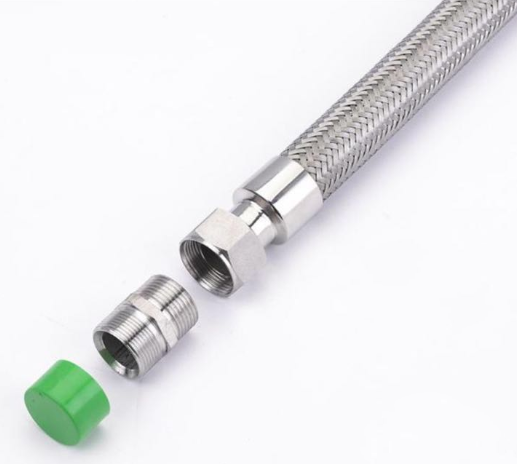

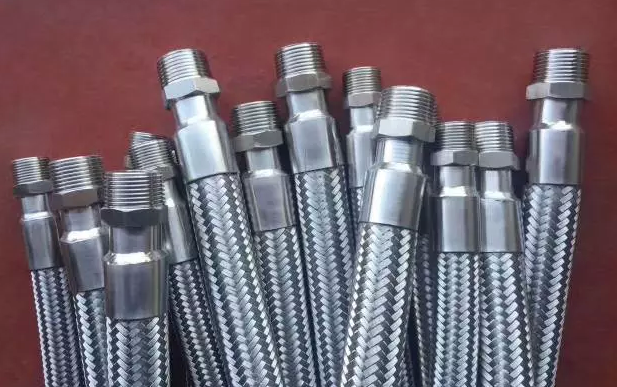

金属软管连接方式介绍:通径为50毫米以下的金属软管的接头,在承受较高工作压力的情况下,多以螺纹式为主,当拧紧螺纹以后,两个接头上的内、外锥度面紧密配合,实现密封。锥角*般为60度,也有用74度的。该结构密封性好,但安装时必须保证两个对接件的同心度。

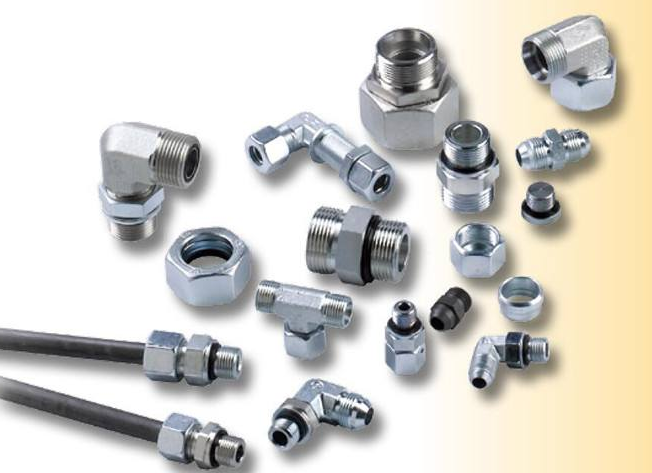

为了解决实际工程中经常见到的反复拆、装和不易同心等问题,也可以将接头设计成锥面与球头的配合。

金属软管的连接方式

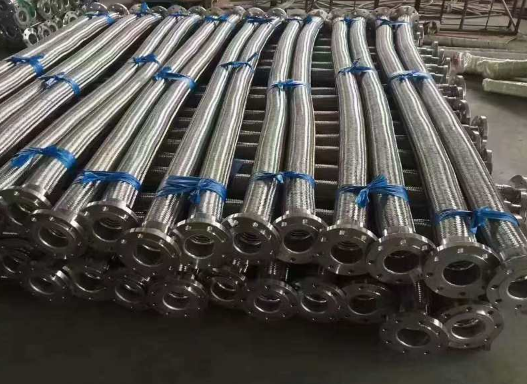

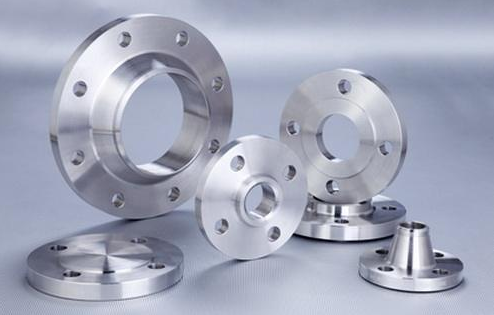

法兰盘式:通径为25毫米以上的金属软管的接头,在承受*般工作压力的情况下,以法兰盘式为主,它以榫槽配合的形式进行密封。可沿径向转动,也可沿轴向滑动的活套法兰盘在紧固螺栓拉力的作用下连接两体。该结构密封性能良好,但加工难度大,密封面容易碰.。在需要快卸的.殊场合,可以将固紧螺栓通过的孔划开,制成快卸式法兰盘。

金属软管的连接方式



金属软管的连接方式

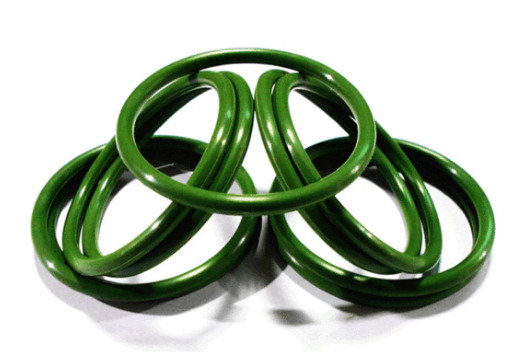

快速式:通径为100毫米以下的各种金属软管的接头,在要求快速装卸的使用条件下,*般采用快速式。它常用氟塑料或.种橡胶制成的“O”形密封圈密封。当手把搬动*定的角度以后,相当于多头螺纹的爪指被锁紧;“O”形密封圈被压得越紧,其密封性能越好。该结构在火场、战地及其它必须快装快卸的场合 .为适宜。在几秒钟的时间内,不需配用任何专用工具,就可以对接或拆开*组接头。

金属软管的连接方式

上外丝金属软管:由于制作软管主要零件的材料是采用奥氏体不锈钢,因而保证了软管优良的耐温性和耐蚀性,软管的工作温度范围.广,为 -196~400 度,使用的软管按管道所通介质的腐蚀性选择适用的不锈钢*号,即可保证软管的耐蚀性。

金属软管的连接方式
