多大容积的固定.储罐的进出口管线适宜加金属软接头?
浏览: 发布日期:2017-12-04
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:请问多大容积的固定.储罐的进出口管线适宜加金属软接头?有经验的高手请不吝赐教,多谢!

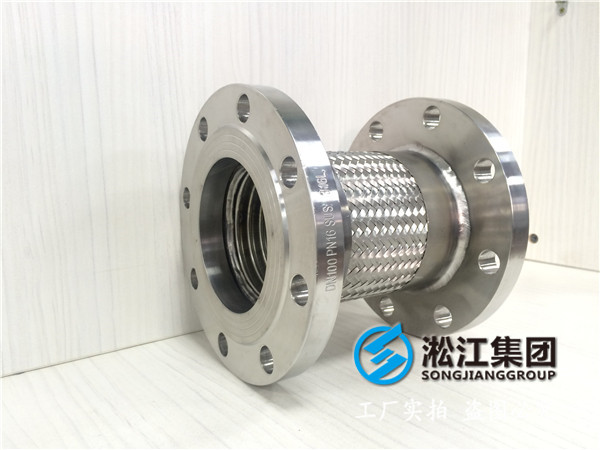

储罐金属软接头

  讨论回答:
  A:设置金属软接头是防止罐基础下沉影响罐前管线。*般**烈度大于或等于7度,地质松软的情况下,管径大于或等于150MM时,设置储罐抗震金属软接头。软管应安装在靠近管壁.*道阀与.二道阀之间。
  B:与储罐进出口管线相连的地方都要加软管,防止因基础沉降不均匀导致管道变形或拉裂!
  C:可以查相关的标准规范,*般旧的油罐都不加。
  D:储罐与进出口管线之间都应该加装金属软接头,不仅起到防储罐沉降,而且还可防管线膨胀应力扩张伸缩。
  E:由于储罐的进出管口工艺配管线较长,因操作温度,气温的变化,以及储罐基础的正常沉降等因素,会引起较大的附加力和附加力矩。需加波纹膨胀管或金属软接头,以改善储罐管口处罐壁的受力状况,确保储罐的运行安全。
  F:现在新建的罐基本都用金属软接头连接了。
  G:现在新建的罐几乎都设计的有,以前设计的老油库差不多都没有,但经过多年的改造应该也都有增加上。我们油库的油罐由于地质沉降有把金属软接头拉长变形了,油库关停了*年。同时请地质专家来论证是否还有沉降可能,后来结论是地质活动平稳了。
  H:为了防止大罐基础沉降不均匀,减小罐前阀组管线对罐的二次应力作用,安全起见加上吧。
  I:记得看过*个规定上的说法,工程直径≤DN80的管道可以不设置金属软接头。不知道这个说法是否合适,提出来仅*参考。
  J:储罐前加金属软接头的主要目的就是防止储罐不均匀沉降拉裂管线。
  K:应该加金属软接头的。《石油库设计规范》6.0.15条:油品储罐的主要进出口管道宜采用挠性或柔性连接方式。
  L:虽然金属软接头可压缩也可拉伸,但是如果不按正确位置安装,则会很快断裂,降低使用寿命。
  *般可把金属软接头分为3种长度:.1种是压缩长度,即把软管压缩到.限位置时的长度;.2种是安装长度,这是处于.大位移量的*半的中间位置时软管的长度;.3种是拉伸长度,软管被拉伸到.大.限时的长度。
  软管安装时应将软管处于中间位置,即所谓安装长度。在此位置安装状态下,软管受到轴向载荷时可以有2个移动方向,否则若只能向1个方向移动,将会影响金属软接头的强度,降低使用寿命。
  在实际安装过程中,考虑到用尺子按计算结果去量软管长度再进行安装可能会影响生产效率,*外有些生产商把尺子直接装在软管上,安装完后把尺子剪掉。
  软管可以水平安装,也可以垂直安装或斜向安装,.理想的状态是垂直安装,同时应避免安装在车轮附近,必要时可以加装挡板。
