在工艺流程图中,表示金属软接头和膨胀节的符号是*样的吗
浏览: 发布日期:2017-12-01
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

金属软接头

  求助描述:在工艺流程图中,表示金属软管和膨胀节的符号是*样的吗?设计公司给我们的工艺流程图中,金属软管是:

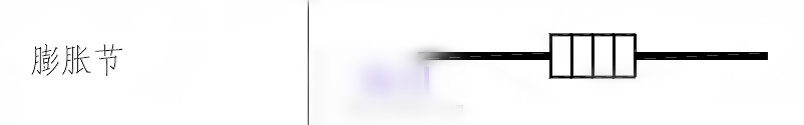

  化工工艺设计施工图内同和深度统*规定中的膨胀节是:
  它们区别是什么?

  讨论回答:
  A:图上画得*样,你再对比*下材料表里面噻,肯定就不*样了,画得*样,是因为不想多画*个图例而已。(楼主追问:就是主要看流程图上的阀门和管件图形符号嘛)
  B:金属软管外面有层起保护作用的不锈钢丝网,因而其轴向补偿有限,主要用于介质的充卸连接。

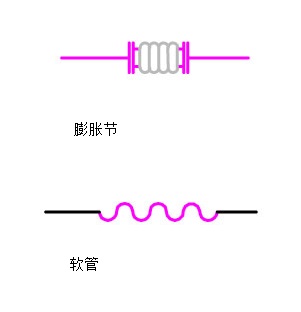

  C:如图
