多大管径罐出口可不设可不设金属软接头

多大管径罐出口可不设可不设金属软接头

日期:2017-11-29 浏览量:502
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:多大管径罐出口可不设可不设金属软接头。

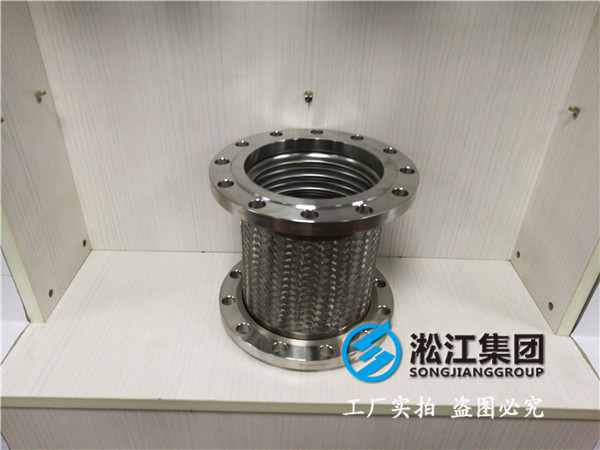

罐出口金属软接头

  A:“多大管径罐出口可不设可不设金属软接头”应该都有吧。你得考虑金属软接头在罐出口的作用。
  B:我们做的罐区罐子进出口从DN200到DN350,均使用金属软接头。但是前两年做的山东的*个化工项目我们设计使用了金属软接头,但业主嫌贵没有使用,现在已经使用两年了,也没有出现问题。我觉得对于设计方来讲(保守点)是要使用金属软接头的,储罐基础沉降肯定是有的(我们做得*个罐区中*个单元四个储罐,只有*个储罐产生了基础沉降,而且相当大300mm)。建议楼主还是保守点的好。
  C:规范是要求的是储罐进出口都要加金属软接头的,设计肯定要按规范做了。
  D:《油品储运设计手册》上册P366(23)罐前支管与主管道的连接,*般情况应采用挠性或弹性连接.烈度大于或等于7度、地质松软的情况下,管径大于或等于150mm时,可设置储罐抗震用金属软接头,金属软接头应布置在靠近罐壁的.*道阀门和.二道阀门之间。……
  根据这条,进出口管径小的我就没设金属软接头,如小于DN100的。
  还请大家继续讨论
  E:都应该设的。《石油库设计规范》《石油化工企业设计规范》等都要求罐前是柔性联接。*是考虑罐沉降,二是抗震要求。
  F:个人认为:.好是都设比较好,可以消除安全上的隐患,不致于由于油罐基础沉降,引发事故!!!
  规范上说的必须设带有强制性,楼主可以根据储罐物质情况视出现问题所造成的影响大小来定!!
  仅*参考!!!
  G:*般小于等于80的就可以不设软管。
  H:个人观点:
  柔性连接有两种
  1、金属软接头
  2、可调支架
  是否需要金属软接头可以根据基础的情况确定
  如果打桩的基础或者很小的储罐就不*定需要金属软接头,可以考虑可调支架。
  根据管径来判断个人认为是不科学的,欢迎拍砖
  I:虽然没有说小于DN150的可以不设金属软接头,但是毕竟没说都要设,如果都必须设规范也该会明确表示都要设,既然它只是从DN150分档,我的理解就是小于DN150的没有强制要求,可以不设。不过规范上是说柔性连接,罐前进出口管道的支撑*般是留有活动余量的,DN100的我习惯上也设了,DN50的就没设,具体依据还没找到,只是到现场没见过DN100以下也设软管的,当然我看的现场有限啊,仅*参考,还请大家多指教
  J:必须有,和管大小无关,除非不与其他罐连接或管线连接的管。
