金属软接头如何与外螺纹(预留阀门)连接?
浏览: 发布日期:2017-11-29

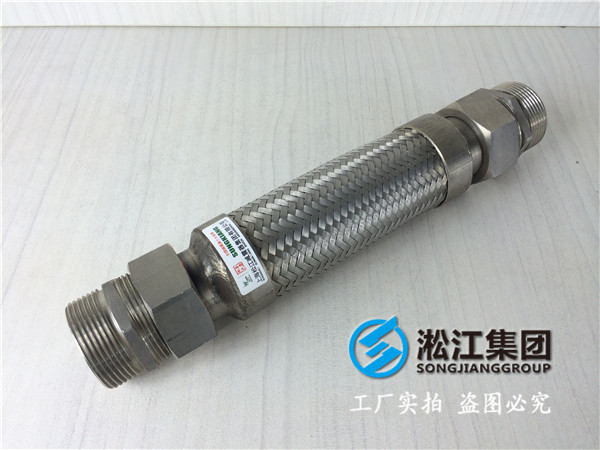

  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:新增*个氮气瓶补气,标准氮气瓶所配氮气减压器(减压到2.0MPa)出口外螺纹(M16X1.5),拟打算通过金属软接头与管道(原设计预留了*个Z41H-40 DN25的阀门)连接,SH/T3412标准上金属软接头.小公称直径DN15,且连接形式60度锥管螺纹为(NPT)或55度锥管螺纹(R),现在想求教各位:
  1)金属软接头如何与外螺纹(M16X1.5)连接?
  2)金属软接头如何与预留阀门Z41H-40 DN25连接?
  谢谢大家。

金属软接头

  讨论回答:
  A:这些接头的软管都可以定做,或者让车床加工*个转接头;连接阀门的可以车*个接头焊接到法兰上,法兰再与阀门连接即可。
  B:氮气减压器(减压到2.0MPa)出口外螺纹(M16X1.5),拟打算通过金属软接头与管道(原设计预留了*个Z41H-40 DN25的阀门)连接,
  P&ID
  氮气减压器M16 +connector ( both female end)+ flexibile hose (both male end)+ reducer(DN15/DN25) + connector ( female end + BW end) +  valve(DN25, end flange + BW)
  C:制作软管的时候 告诉对方两方螺纹结构形式,让软管厂家考虑,*般这种情况,软管配是用内螺纹,是采用活接头形式(下图右方结构) 和阀门NPT螺纹连接的话,也需要制作成活接头,否则软管随着螺纹*起转动就麻烦了。
  D:1)金属软接头如何与外螺纹(M16X1.5)连接?
       金属软接头与此端口连接的这端做成螺纹形式 内螺纹
     2)金属软接头如何与预留阀门Z41H-40 DN25连接?
     金属软接头的这端做成法兰连接
     其实就是把金属软接头做成*端螺纹 *端法兰的形式。
  E:标准的氮气瓶上的外螺纹是M16*1.5的,通径是3/8“(DN10)可以选用DN10的金属软接头,*端做成球形接头加活套螺母的M16*1.5的内螺纹,软管的另*端与Z41H-40 DN25的阀门配。
