储罐设置金属软接头安装位置问题
浏览: 发布日期:2017-11-28
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:在原料和成品罐区设计中,储罐*般都设有金属软接头,有的软管设置在罐的出口,有的在罐的入口。这样的设置有多大的好处,有什么规律可循。请储运高手发表*下见解。

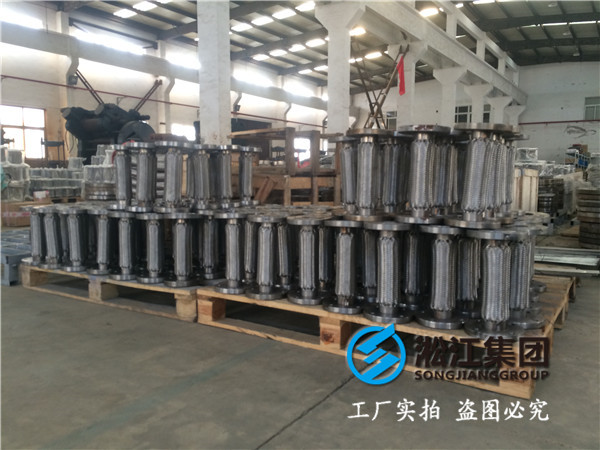

储罐设置金属软接头

  讨论回答:
  A:主要是考虑到大型贮罐的沉降问题,所以在进出口*般都设置金属软接头。参见*下规范:
  石油库设计规范中:
  油品储罐的主要进出口管道宜采用挠性或柔性连接方式。
  可以参见该条文的解释条文:
  油罐在地震作用下,由于罐壁发生翘离或罐基础发生不均匀沉降、倾斜,使油罐和配管连接处遭到破坏是常见的震害之*。例如,1989年10月17日美*加州Loma Prieta地震,位于地震区域的炼油厂所有遭到破坏的油罐都与罐壁的翘离有关。此外,由于罐基础处理不当,有*些油罐在投入使用后其基础仍会发生较大幅度的沉降,致使管道和罐壁遭到破坏。为防止上述破坏情况的发生,可采取*定措施,增加油罐配管的柔性来消除相对位移的影响,如可在与罐壁连接的管道上设置金属软接头或使管道的形状具有足够的柔性。此外,油罐进出口管道采用挠性或柔性连接方式,还可吸收管道的热伸缩变位,降低管道的热应力。
  B:金属软接头怎么选型呢??有.标准吗?每次遇到金属软接头就不晓得如何选型(回答:有标准的,如:SY/T4073,SH/T3412软管标准)
  C:主要是考虑到贮罐和管道的沉降不同问题,所以在进出口*般都设置金属软接头。
  D:我曾经看到日本在抗震设计上对大型储罐也不用金属软接头或波纹补偿器,而是采用钢管本身柔性设计进行抗震补偿。如果属抗震或抗沉降,建议采用柔性管道设计,不要采用软管类。
  E:《原油站库管网运行管理规定》(SY/T6067-94).5.1.3条要求:新建油管线与5000m3以上油罐连接,应采用柔性连接装置。
  F:我就认为是考虑地震、憋压、沉降的问题,.别关注憋压,大家注意这*点。
  G:主要是考虑大型贮罐的沉降问题,所以在进出口*般都设置金属软接头。
  H:设置软管的作用就是为了防止罐的沉降对罐前管线造成破坏
  选择软管主要看罐前管线的口径和地质资料
  地质资料可以说明罐的.*沉降量大概是多少,这样就可以选择软管了。
  I:我有体会,我来说两句啊.
  加装金属软接头有如下几个好处:
  1、可以解决罐沉降时,罐壁与管线的应力问题。
  2、可以解决管线热胀冷缩时的应力
  3、可以在维修阀门或拆装管线时,可以有缝隙方便拆装。
  我们油库原来设计给设计的时候是刚性连接的,没有加软管。这样虽然规范也是允许的,但是在我们实际使用的时候非常的不方便。想维修阀门时因为有应力,阀门法兰处挤的紧紧的,根本就拿不下来。所以我建议*定要加金属软接头。
  其二、在没有加金属软接头的时候,储罐在用*段时间后肯定要下沉,如果是新建的储罐,沉降量*般会更大。这是如果没有安装金属软接头,在应力的作用下法兰面就不会平行,这样密封也就不会很严,会有渗漏现象出现。所以金属软接头应该加啊!
  J:进出口*般都设置金属软接头用于防止储罐与管线沉降不*致而损坏设备。
  K:老问题了,近来做类似的东西,来补充*点:
  我在现场看到过*些储罐,其实很小,才五六百方,根本没达到标准所说的5000m3,但长期使用后,刚性的管线,尤其是与泵连接处,变形得很厉害。而诸如防火堤*类的地方空间狭小,要做管道的柔性设计可能也不太实际,所以软管这个东西应该还是需要加的。
