金属波纹管、金属软接头有什么区别?

金属波纹管、金属软接头有什么区别?

日期:2017-11-27 浏览量:724
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:另外,还有可曲挠橡胶接头、金属波纹补偿器、滑动伸缩器,这些各应用在什么地方?有什么区别?

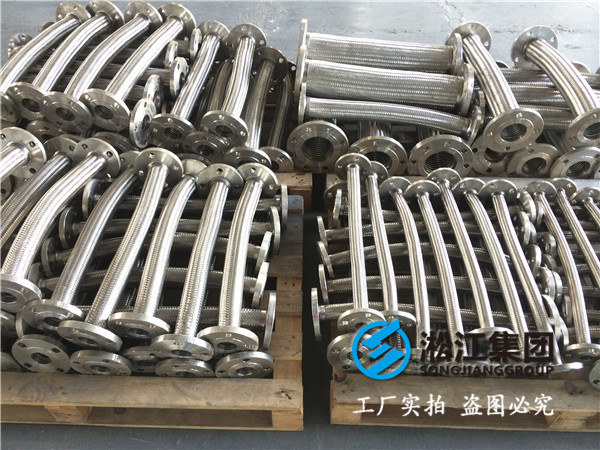

金属软接头

  讨论回答:
  A:什么是金属软接头?什么是不锈钢软管,什么是不锈钢软链接?金属软接头也叫做金属软链接、不锈钢软管,不锈钢软管,金属软接头具有优越的可挠性及耐温、耐压、耐侵蚀功能,合用于蒸汽、水、油类及各类工业气体、药品及介质保送。
  橡胶软链接与金属软链接的区别
  *、橡胶软链接球体是由内胶层、加强层有多层刮胶绵纶帘子布、外胶层复合的橡胶管构成,依据介质分歧,所采用的橡胶材质也分歧,有自然橡胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。辨别具有耐热、耐酸、碱、耐侵蚀、耐磨、耐油等功用。
  橡胶软链接的使用局限:因为可曲挠橡胶接头有优越的综合功能,.要用于原水和污水的提拔和保送,火力发电厂的给水和冷却轮回水,冶金行业,冷凝水,化工行业的化学物质的管道保送,石化行业的冷却、*释及其它行业长短间隔管线间的柔性衔接。由于橡胶具有较高的耐磨性,还合用于*切行业的粒状和粉状及气体的低温保送。
  二、金属软链接对管道系统的活动,热膨胀接收、振动接收起着主要的效果。
  金属软链接型号长度及衔接方法可依据用户要求。
  泵用金属软接头;
  在工程中采用的泵和紧缩机等设备,任务形态下它们会发生振动和噪音,危及工程质量和人体安康。
  金属软接头具有优越的隔振降噪效果,在泵和紧缩机等设备进出口处装置必然长度的金属软接头,可以减振降噪进步工程质量和运用寿命。
  金属软链接与橡胶软链接各有各的用途,正确的区分他们的不同之处,合理的应用他们,使设备更大化的发挥其作用。
  自从1885年德*人魏茨曼发明和生产出世界上.*根金属软接头以来,经过*百多年的发展,金属软接头以其可靠的密封性、耐压性、耐高低温性、耐*定的腐蚀性以及可挠曲性等诸多性能,成为现代管路系统中必*少的元件。
  金属软接头可用于化学工业的管道系统、过热蒸汽管、低温管路、液压和气压设备的高压管道、传输毒爆介质的管道等,所起的作用就是吸收往复运动、吸收热膨胀、吸收振动、补偿管路安装的偏差。正是由于金属软接头的使用,使复杂的管路系统变为简单,使无法实现的管路系统变为可能,金属软接头的应用已经覆盖了工业和家用的许多不同*域,可以豪不夸张地说只要有管路的地方,都可以用上金属软接头。但是在金属软接头的实际应用中,也必须按照金属软接头自身的.点和规律进行选用,如果违反这些规则,金属软接头不仅不能发挥应有的作用,反而会影响整个管路系统的运行甚*发生重大事故造成不必要的财产和人员损失。
  因此在选用金属软接头之前,必须正确了解金属软接头的基本知识和.点掌握金属软接头使用规律,这样才能灵活运用于工程实践中。
  金属软接头主要由三部分组成即波纹管、钢丝网套、接头。波纹管是金属软接头的主体,起着可挠曲的作用,钢丝网套起承压和保护的作用,接头起着连接的作用,通过这三部分的不同组合,就形成了各种类型的金属软接头,在管路系统中发挥着各自的作用。
  1.波纹管
  波纹管是*种具有横向波纹的圆柱形的薄壁壳体,在轴向拉力或压力作用下可以伸长或缩短,如果给它施加*个产生弯曲力矩的横向力,则可沿轴平面得到相应的位移。
  波纹管是用无缝或纵缝焊接的薄壁管,经机械轧制或液压胀形而成,整个过程应为*连续过程,波纹管按其外形可以分为螺旋形波纹或环形波纹,螺旋波纹管就是波纹按照右旋螺纹的方式以不变的螺距连续盘旋而成,而环形波纹管是由许多等间距的单个波纹组成。
  波纹管的性能取决于波纹管自身的几何参数,当两个波纹管类型相同,且除波高不同而其它几何参数相同时,波高稍大的波纹管,其承压能力较小,挠性较好,当两个波纹管类型相同且除波距不同而其它几何参数相同时,波距稍大的波纹管承压力较小挠性较差,当两个波纹管的类型相同且除壁厚不同而其它几何参数相同,壁厚稍大的波纹管,承压能力较大,挠性较差,螺旋波纹管与环形波纹管相比较而言,螺旋形波纹管承压能力高,刚度较大,挠性较差。)
  波纹这的材料*般为奥氏体不锈钢,它具有以下.点1)能承受内流介质与外部环境的腐蚀性,2)能在介质温度及环境温度下长期工作,3)具备良好的加工工艺性(主要指可焊性及可成形性),4)采购渠道畅通,如果要选择其它材料必须考虑这四点
  2.钢丝网套
  钢丝网套是由相互交叉的若干股金属丝或若干锭金属带按*定顺序以规定的角度编织而成,网套装在金属波纹管的外表面,钢丝网套不仅分担金属软接头在轴向径向上静负荷,还在流体沿着管道流动产生压力的条件下保证金属软接头安全可靠地工作,同时还能保证软管波纹部分不直接受到相对摩擦、撞击等方面的机械损.,因此波纹金属软接头可根据使用条件不同有单层、双层或三层钢丝网套制造,钢丝网套的材料*般与波纹管材料相同,也可以由不同的材料制造,这主要考虑防腐与经济性。
  3.接头
  接头是将金属软接头与其它管件、设备相连接的部件,它保证介质在管路系统中正常的工作,接头可以有多种形式,大体上可分螺纹连接、法兰连接、快速插入连接及焊接式连接四大类。
  a.
  螺纹连接:用螺纹连接接头的金属软接头大多为Ф50mm口径以下,密封形式主要有球头密封、锥面密封、榫槽密封、平垫密封及螺纹密封等,为了保证金属软接头的正确安装及方便拆卸,*少*端螺纹应是活套的螺纹的,标准可以是公制的也可以是英制的。
  b.
  法兰连接:以法兰接头的金属软接头口径可在Ф15mm以上,密封形式主要有凸面密封、凹凸面密封,榫槽密封及环形密封等,以螺栓并紧法兰保持密封,为了保证金属软接头的正确安装,*少*端应是松套法兰,法兰可以有许多标准。
  c.
  快速插入连接:以快速插入接头的金属软接头口径*般为Ф100mm以下,快速插入接头可分为插入式、搬把式、爪式三种,主要适用于需经常拆卸的场合,采用“O”形密封圈密封。
  焊接式连接:焊接式连接是指金属软接头以直管为接头与所需相连管道或设备焊接而成该形式*般为*次性安装,无须拆卸。)
  接头的材料可以是碳钢,不锈钢或有色金属,主要考虑其强度、耐蚀性、可焊性,并考虑经济性及材料来源渠道及用户的需要。8 d)
  SH/T 3412-1999《 石油化工管道用金属软接头选用、检验及验收》来计算
  1金属软接头的优点和用途
  金属软接头结构紧凑、连接牢固,与橡胶塑料或其它材料制成的软管相比,具有柔性好、重量轻、体积小、弯曲灵活、安装方便,并且耐腐蚀、耐温性好,不老化,承受压力高,密闭性好,使用寿命长等优点。它具有三维补偿功能。在管系中是温度补偿、消除机械移位、吸收振动、降低噪音的.有效的元件。金属软接头在石油化工装置设计中的使用大大提高了工程设计的内在质量。
  2金属软接头设置的目的和原则
  2.1金属软接头设置的目的
  工程中使用金属软接头其主要目的是对关系进行热补偿,消除机械位移,吸收振动,降低噪音,灵活移动,可便利地改变流体移动方向。
  2.2金属软接头的设置原则, 在石油化工装置中设置金属软接头,原则上有以下几种情况:
  2.2.1大型石油化工产品、原料贮罐:
  在大型贮罐的进出口管道上设置金属软接头,可以防止因地基沉降、**等因素造成的管道损坏和所贮物品的遗漏;避免.财产损失和环境污染。在**多发区建造大型贮罐时更应注意安装金属软接头。
  2.2.2大型机、泵的进出口:在工程中采用的泵、压缩机、离心机等设备,在工作状态下会产生振动和噪音,危及工程质量和人身健康。尤其是大型机泵、离心机,应在其进出口处加设*定长度的金属软接头,这样可以减震降噪,提高工程质量和延长机泵的使用寿命,并给机泵的安装带来*定的方便。
  2.2.3槽车、油轮:火车、汽车槽车以及油轮装卸用的鹤管目前多用金属软接头。使用金属软接头不仅可以达到密闭装卸,减少油品挥发,而且安装、拆卸方便,可移动给操作带来不少方便。
  2.2.4电子称量设备:在化工装置中尤其是聚合装置中经常遇到配料的情况。精确的配料比要靠精确地计量来实现。要进行称量的配料罐安装后不允许承受轴向力,与之相连的所有管线均需要采用金属软接头进行柔性连接,以消除管系对称量精度的影响& j) f: j$ c9 \5 T& B
  2.25需经常拆卸或工艺要求有*定位移的设备
  这类设备如过滤器、灌装设备、移动式泵或压缩机等与固定设备或管件之间的连接,.好采用金属软接头连接。
  2.2.6其它
  穿越建筑物膨胀缝的管线,.好采用金属软接头连接,以补偿两侧墙体的沉降不*。在配管空间不足、操作温度较高的情况下,在设备管口上加设金属软接头,以吸收管系的膨胀量,消除管系对设备管口的推力。另外金属软接头在较低的温度下不变型,并具有良好的柔性,被广泛用于低温管路。由于它的密闭性好,可用于高真空度的真空系统。
  2金属软接头的组成和分类
  金属软接头是由管体、网套和连接件组成。其管体和网套均为不锈钢,连接件根据工艺要求分为不锈钢和碳钢两种。其管体波纹又有螺旋形和环形两种,按连接形式可分为法兰连接和管接头连接两大类。金属软接头的法兰可根据用户的不同要求安装*际法兰、机械工业部标准法兰、化工部标准法兰等,还可进行不同标准、不同连界面的法兰组合。金属软接头的管接头可以是球头外套螺母、内锥接头、锥管螺纹接头、櫂槽接头、union接头、爪型快速接头、开启式快速接头、接管等,还可以根据用户要求进行任意组合。使用非常灵活、方便,几乎不受任何控制。
  规范《储罐抗震用金属软接头和波纹补偿器选用标准》中的规定

  B:金属软接头,可曲挠橡胶接头与我们洗浴喷头软管相同,用于吸收较位移、多方位连接,主要用于罐区,罐和泵连接(防止罐基础下沉,损坏连接管道),槽车进出连接,公用工程站的连接等。金属波纹管,金属波纹补偿器(二者相同)、滑动伸缩器,相对金属软接头允许较大位移,常用于管道热应力补偿。在高温蒸汽管道常用,对于易燃易爆管线慎用。
  以上*讨论。

  C:金属软接头就是金属波纹管,其本身就具有密封性。
  *般外壁有金属网套,内里有波纹软管!

  D:金属波纹管和金属软接头的制造使用范围很广的,不是几句话能说清,金属软接头里面含有金属波纹管,所以客户需要金属软接头我们就提*金属软接头,需要金属波纹管就提*金属波纹管,需要补偿器就提*补偿器。全部根据客户需要来帮助解决问题,还可以提*管道上补偿器设计等等。我们可以提*点对点咨询。

  E:与波纹管补偿器主要性能的异同可以从下表中看出,在所有的性能指标中,.有气密性*项波纹管优于金属软接头。
  金属软接头与波纹管补偿器在所有的性能指标中,.有气密性*项优于金属软接头。因为波纹管由整体材料制成,金属软接头则是用不锈钢带缠绕而成的柔性元件,因而*避免存在轻微漏气问题。但随着金属软接头的技术不断进步,其气密性也将越来越高。
  的连接方式
  两端突缘是目前*内传统的连接方式,除此以外还有下面几种方式。
  1、V形卡箍连接。这种连接用于软管较长,需要在软管中段安装支撑的场合。
  2、双卡箍连接,这种连接有多种形式。其优点是省去了突缘、接头及其焊接工序,安装便捷,但对于硬管与的连接配合和安装操作的要求较高。
  3、弯角连接。
  4、*端卡箍*端焊接。
  F:请搞清楚概念:
  1、波纹管是金属软接头和膨胀节的柔性部件
  2、膨胀节系指含有*个或多个波纹管,用以吸收管线或容器由热胀冷缩等原因而产生的尺寸变化的各种装置。
  3、补偿器compensator就是膨胀节expansion jiont。补偿器是*内早期从苏联老大哥的有关资料翻译过来的。后来*内渐渐采用EJMA美*膨胀节制造商协会标准.GB12777就开始统*叫膨胀节了。不过有些厂家或资料还是叫补偿器,其实*回事。

  G:可以说说波纹管、膨胀节、以及补偿器的各自用途和优缺点吗?
  补偿器和膨胀节说法不*样,其实是*样的,刚性比较好,金属软接头的柔软性比较好,点我的空间里,有补偿器。膨胀节,金属软接头的用途等具体资料。
