加金属软接头的设备怎么用CAESAR分析
浏览: 发布日期:2017-11-12
  编辑:淞江集团董帝豪(图片为随机配图,以专业人士为准)

  求助描述:明明都在进设备的管道上都加了金属软接头,还用得着对这根管道进行应力分析吗?
  如果可以分析又怎么对金属软接头建立模型呢?
  还恳求大虾们指点。

金属软接头

  回答:
  A:看你金属软接头的刚度了,如果刚度很小可以当初自由端
  B:保守*点吧,把金属软接头当作钢管计算,因为金属软接头是为了防止设备下沉后,对管道等相关连接件产生影响的。
  C:金属软接头不用CAESAR计算,根据位移和刚度强度参照样本选择即可,当然还要考虑工艺因素.
  D:我直接模拟成自由端了,不知对不对,如果柔性不够大的话是不是*以这样做啊。
  E:*般金属软接头的刚度都很小,我感觉可以看作自由端,当管子看太保守了
  F:其实*般都不用算了 但是为了放心 你可以作为和你其他材料相同的管子计算,看看应力到底超出多少 如果小于5倍的话 你可以认为应力通过!
  G:你的管道压力是多少,这种软连接会有盲板力,如果压力高不设拉杆肯定被拉坏!
  H:我感觉还是当作自由端比较好~~

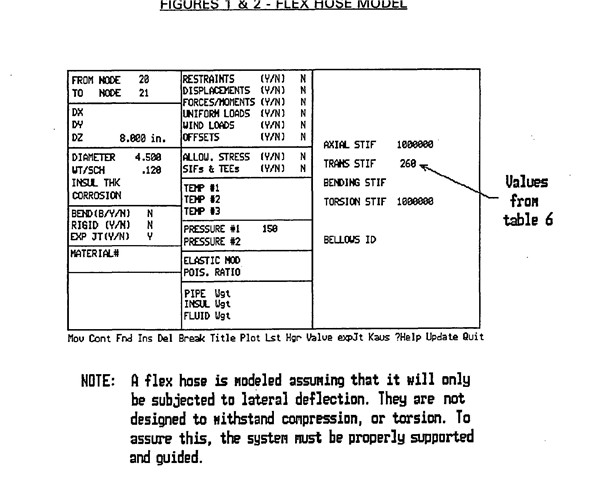

  I:用“expansion joint”定义轴向和横向刚度,注意不要忘了给有效内径,因为金属软接头会有盲板力存在!
  J:我们公司标准中是按Expansion Joint输入的。
