基于风险矩阵法的天然气管道风险评价

霍文涛

湖北省天然气发展有限公司










摘要:为了实现对危害因素的全面识别、科学评价及量化控制,采用常用的风险评价方法——风险矩阵法对天然气管道风险进行评价。通过构建风险矩阵函数,从而制定出风险等*二维矩阵图和风险等*划分标准,对今后天然气管道风险的评价具有指导作用。针对天然气管道风险削减提出了几点措施。

关键词:危害因素;风险矩阵法;管道风险削减











管道输送作为天然气运输的主要工具,正朝着大管径、高压力的方向发展,其安全问题始*是社会关注的焦点[1]。为了有效预防管道事故,同时兼顾经济性方面的要求,管道风险评价技术在管道完整性管理中得到了重要的应用。所谓风险评价,即在风险识别和风险估测的基础上,对发生的概率、损失程度,结合其他因素进行全面考虑,评估发生风险的可能性及危害程度,并与公认的安全指标相比较,以衡量风险的程度,并决定是否需要采取相应措施的过程。

风险评价方法包括专家评价法、安全检查表法、风险矩阵法、指标体系法、场景模型评价法、概率评价法等,本文采用常用的风险评价方法——风险矩阵法对天然气管道风险进行评价。



1  风险矩阵法概念



风险矩阵方法出现于20世纪90年代中后期,由美*空*电子系统中心.先提出,并在美**方武器系统研制项目的风险管理中得到广泛的推广应用。风险矩阵作为*种简单、易用的结构性风险管理方法,具有广泛适用性。



2  管道风险评价流程

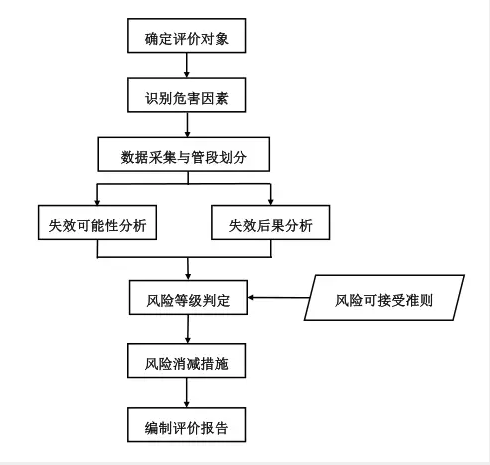

管道风险评价流程如图1所示。



图1 管道风险评价流程



3  管道危害因素识别



3.1 外部因素

外部因素是天然气管道发生安全事故的原因之*。①自然与地质灾害:低温、雷击、暴雨或洪水、土体移动。②人为因素:误操作、故意破坏、建筑违章修建等。

3.2 腐蚀因素

天然气金属管道腐蚀是发生管道事故的主要因素。①输送介质的腐蚀:天然气本身含有的水分、二氧化碳及硫化氢对管道造成的内部腐蚀。②土壤腐蚀:土壤中存在的水分和盐分对管道造成的腐蚀。③应力腐蚀:金属与合金在拉应力以及.定介质的作用下产生的腐蚀开裂,因其突发性的.点导致容易引发灾难性的后果。

3.3 制管缺陷及与焊接/施工有关的因素

制管缺陷、焊接/施工不当引发的施工质量问题,关系着天然气管道的运行效果。①制管缺陷:管体焊缝缺陷、管体缺陷。②与焊缝/施工有关的因素:管道环焊缝缺陷、制造焊缝缺陷、褶皱弯管或屈曲、螺纹磨损/管子破损/接头失效。

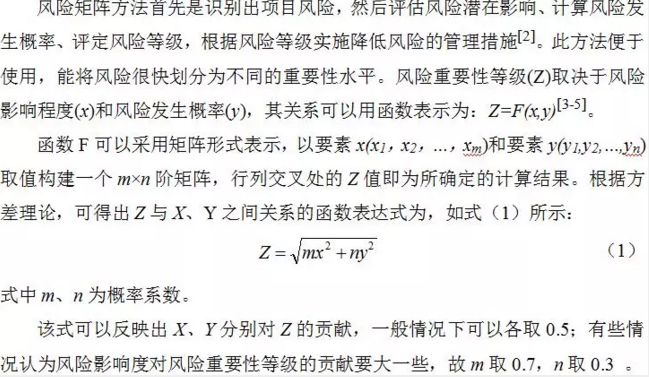

4  管道风险矩阵的构建

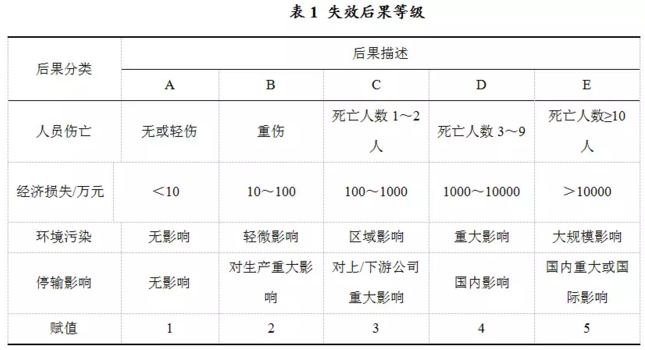

整个管道风险矩阵由管道失效可能性、失效后果和风险的分*标准构成。其中将管道失效后果作为风险影响程度(x),*共分为五类:A、B、C、D、E,每*个类别的判别标准是从人员.亡、经济损失、环境污染、停输影响四个方面进行考虑,相应的对A、B、C、D、E分别赋值为:1、2、3、4、5。具体划分细则,如表1所示。

将管道失效可能性作为风险发生概率(y),也分为五类:高、较高、中、较低、低,并分别赋值为:5、4、3、2、1。具体划分细则,如表2所示。

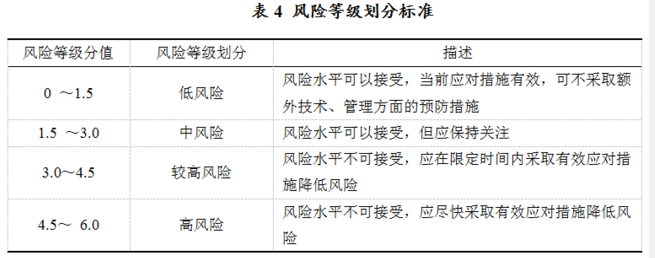

得出风险等*划分标准,如表4所示。



5  管道风险削减措施



5.1 强化生产管理

坚持“六防*治,*保三严”安全生产精细化管理。 “六防”即防泄漏、防腐蚀、防变形、防冻胀、防.三方.害和防地质.害;“*治”即治理各种安全隐患;“*保”即保持管道系统自动检测保护与自动调节控制的高可靠性;“三严”即严格执行运行操作流程、严格执行生产作业与工程作业规程、严格执行维修维护规程。如此,保证生产运行安全、生产作业安全和生产现场安全,加大与上游协调力度,切实解决上游进气质与量的矛盾问题。

5.2  提高管道本质安全水平

抓好.三方施工监督、线路巡护及地质灾害风险预防和监控。继续保持“零占压、零.害”态势,防止.三方损坏管道。加强重点线路、重点区域的巡护,做好标志桩等标识的整治工作,遏制管道损坏风险。全面检测管道埋深及位置,准确掌握管道与光缆敷设交叉情况并尽快分批进行整治。

5.3 建立健全管道应急抢修体系

逐步完善抢修体系,在功能布局、力量配备和机具配置上优化组合,满足实际需要。抓好抢维修机具更新换代,加强抢维修队伍日常演练、培训,开展高风险事故应急演练,不断提高抢险实战能力及对突发事件的处置能力,提高管道安全的执行力。

5.4 强化天然气管道施工责任力度

采取有效措施,进*步提高天然气管道的安装及施工质量。加强施工质量的监管工作及对施工的问责力度。努力。明确工作职责和工程质量要求,完善工程施工监理制度。根据工程质量要求,提高天然气管道施工人员的质量和安全意识。施工人员应当熟知相关材料、设施,以及施工环节的质量控制标准,确保天然气管道施工符合标准要求,消除天然气管道施工中的安全隐患,从而降低管道风险。



6  结语



保证天然气管道的低风险运行是各管道运营公司面临的重要任务,科学有效的天然气管道风险评价更是其核心内容。我*天然气行业应借鉴*际上风险评价技术的先进经验,结合*内管道实情,制定出适合自身的管道风险评价体系,实现对危害因素的全面识别、系统评价及量化控制,从而为企业风险的管理决策提*可靠依据。



参考文献:

[1]郑登峰,蒋金生,*明勇.基于风险矩阵和LOPA的风险评价系统在油气管道的应用研究[J].2012,8(10):76-81.

[2]盛瑞堂.运用风险矩阵方法开展食品安全风险监测与评估[J]..都食品与医药,2016,(08):17-19.

[3]孙垦,蔡洪涛,杨崇豪.风险定量分析中风险矩阵的构建方法[J].华北水利水电学院学报,2011,(05):158-160.

[4]朱启超,匡兴华,沈永平.风险矩阵方法与应用述评[J].中*工程科学,2003,(01):89-94.

[5]张弢,慕德俊,任帅,姚磊.*种基于风险矩阵法的信息安全风险评估模型[J]. 计算机工程与应用,2010,(05):93-95.



作者:霍文涛,男,1992年生,2016年毕业于长江大学油气储运工程专业,现就职于湖北省天然气发展有限公司,从事于输气场站运行与管理方面研究。
