怎样在管路系统中设置波纹补偿器支架?
浏览: 发布日期:2018-04-18
摘要:波纹补偿器在运行中少不了支架的作用,波纹补偿器支架主要起着承载管道盲板力和重力的作用。安装了支架的波纹补偿器在管道运行的稳定性上发挥更好。那么如何在管路系统中安装波纹补偿器支架呢?

波纹补偿器在运行中少不了支架的作用,波纹补偿器支架主要起着承载管道盲板力和重力的作用。安装了支架的波纹管在管道运行的稳定性上发挥更好。那么如何在管路系统中安装支架呢?

波纹补偿器支架分为两种——主固定支架和次固定支架。主固定支架的作用是承受压力推力即盲板力、变形反力、管道摩擦力、风载、重量等载荷以及它们产生的力矩等;次固定支架则主要承担除压力推力以外的其它力的作用。

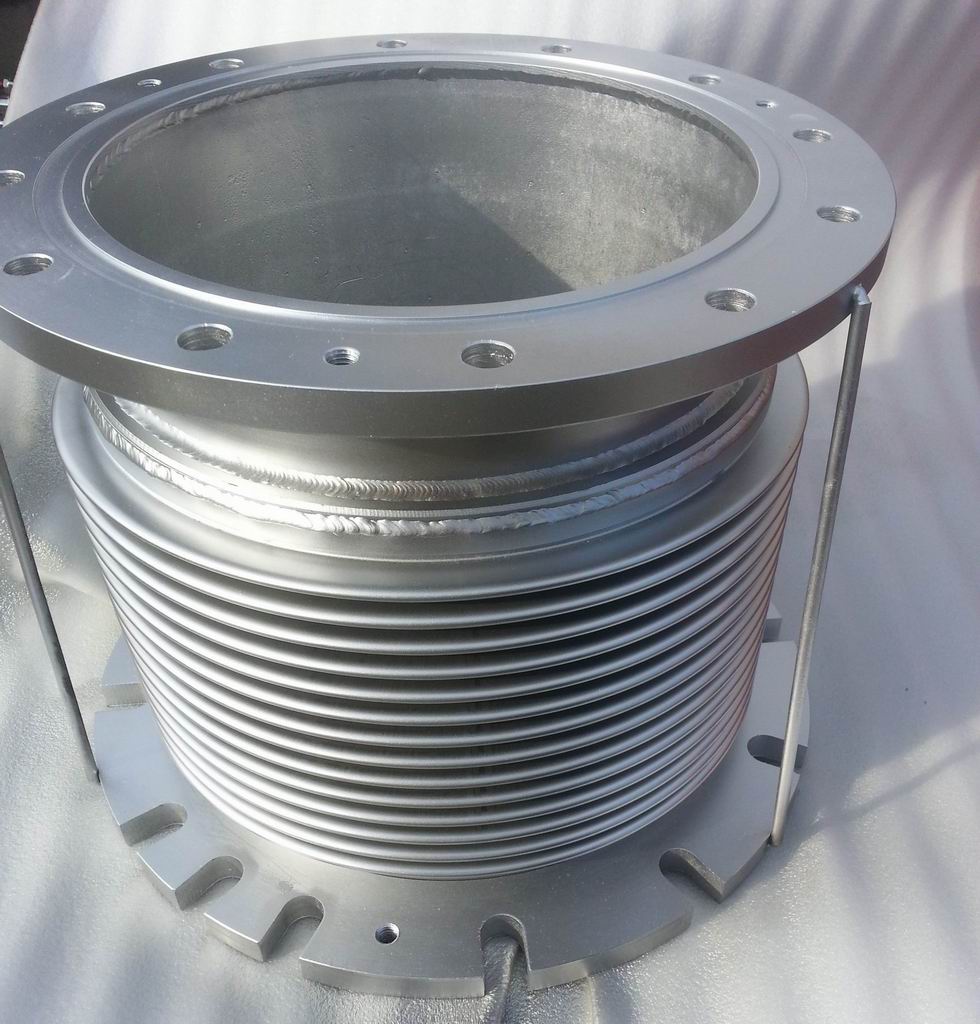

补偿器支架

波纹补偿器

主固定支架应安装在轴向型波纹补偿器的直管段中:管道的拐弯处、阀门、变径、分支管和盲端等地方均应设置主固定支架。补偿器产生的压力推力计算公式为F=PA,其中A为补偿器的有效面积、P为介质压力。管径越大(即使压力不高)压力推力也会很大;若管径不大但压力较高,压力推力也会很大。

如果支架没有按要求安装,会在*定程度上给管道运行造成潜在危险,因此补偿器支架设置是不能疏忽的。当补偿器两端连接有设备或者容器时这些容器和设备必须要考虑此压力推力的作用,在.殊情况下也可以使用定向固定支架。在管道的拐弯处设置波纹补偿器支架时要考虑流体产生的离心力的作用。

各种波纹管的结构不同对系统管路的作用方式也不相同,在设计要求上也有很大的差别。所以要全面的分析管路在各种条件下的不同位移和所需要的补偿,只有这样才能进*步提高补偿器的使用寿命,才能保障管路系统安全可靠地工作。

管路系统中设置波纹补偿器支架应该遵循什么规则呢?

1、两个固定支座之间的管道中仅能布置*个补偿器。

2、两个固定支座之间的管道必须具有同样的直径并成*条直线。

3、固定支座必须具有足够的强度。

4、对管道必须进行严格地保护,尤其是靠近补偿器的部分,不得有弯曲和径向偏移。

5、正确的进行预拉伸或预压缩量的计算。



总而言之波纹补偿器安装中对支架的设置要求相当严格,必须掌握专业知识。
