金属波纹补偿器结构是什么?
浏览: 发布日期:2018-04-18
摘要:今天淞江集团以带编织金属波纹膨胀节为例为您介绍金属波纹膨胀节结构。带编织网金属波纹膨胀节主要由波纹管、网套和接头组成,内管是螺旋形或环形的薄壁不锈钢波纹管,外层的网套由不锈钢丝或钢带按*定的参数编织而成。

金属波纹膨胀节是*种挠性、薄壁、有横向波纹的具有伸缩功能的器件,波纹补偿器结构主要是金属波纹管与构件。金属波纹膨胀节主要利用自身的弹性伸缩功能补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移,补偿的作用具有耐腐蚀、耐冲击、耐压、密封、耐温度、减振降噪等功能,在管系中起到降低管道变形和提高管道使用寿命的作用。

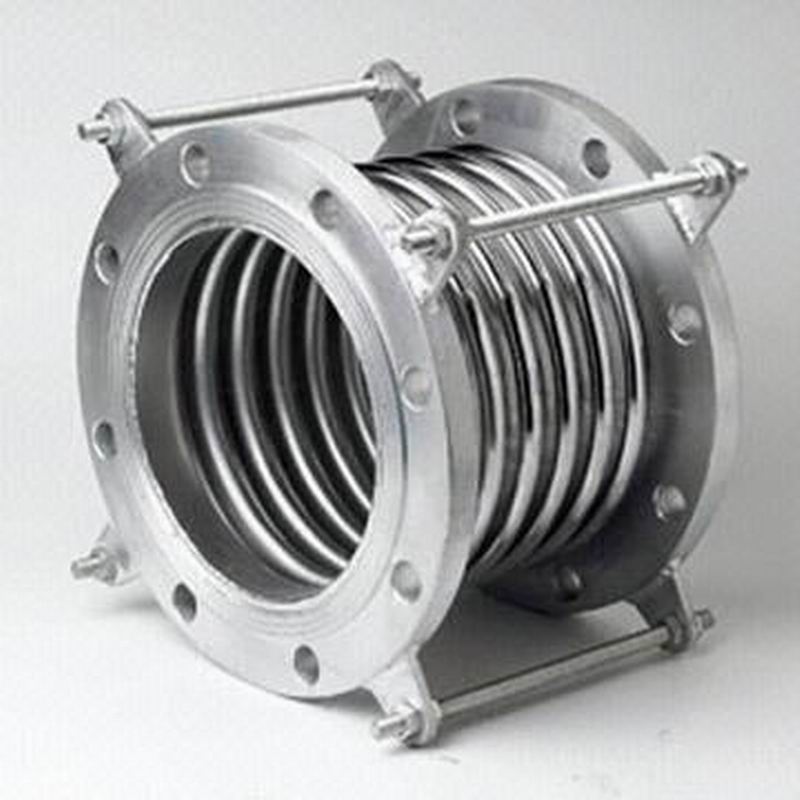

金属波纹膨胀节结构

金属波纹膨胀节结构

金属波纹膨胀节两端的接头或法兰是与客户管道的接头或法兰相配的,波纹管的制作工艺是.薄壁的无缝或众焊不锈钢钢管经过高精度塑性加工成形,耐腐蚀、美观大方。



波纹管的结构还决定了其良好的弹性,而弹性有决定了其良好的柔软性和抗疲劳性,所以波纹管很容易吸收各种运动变形的循环载荷,尤其是在管路系统中可以补偿大位移量以确保管件链接的稳定性保证管路畅通。由于金属波纹膨胀节是由薄壁管坯料压波而成的,所以其轴向上刚度很小,为提高它的承载能力并保护波纹管不受机械损.,因此*般也用金属丝编织的网套铠装在它的外表面。人们为了提高波纹管的耐压强度在波纹管外部布置金属丝网套起加强作用,是金属波纹管的“骨架”,根据波纹管口径、压力不同可选用*层二层或三层。网套是金属波纹管主要承压构件,使金属波纹管具有*定的承载力,同时还起着保护波纹管的作用。又因波纹管网套是由不锈钢材料制成的所有它有很好的抗腐蚀能力和稳定性。



上海淞江集团生产的带编织网金属波纹膨胀节是现代工业管路中的*种高品质的管道连接件,膨胀节应用范围包括蒸汽、水、油类及各种工业气体、药品等介质输送,对管系的运动、热膨胀吸收、振动吸收起着重要作用。
