波纹补偿器法兰厚度和波纹厚度的标准是什么?
浏览: 发布日期:2018-04-17
摘要:法兰厚度和波纹厚度是波纹补偿器在设计和选材时要考虑的关键因素。

波纹补偿器法兰是用于连接管道或设备的连接件,法兰需要按照*定的厚度标准来制造;波纹补偿器波纹的厚度决定着补偿器的承压能力和安全性,太厚或太薄都是不合适的。法兰厚度和波纹厚度是波纹补偿器在设计和选材时要考虑的关键因素,下面就是上海淞江集团为您总结的波纹补偿器法兰厚度和波纹厚度标准。

波纹补偿器法兰厚度标准是什么?

1、波纹补偿器角铁法兰*般选择70*6角铁,厚度为6毫米。

2、配套圆形波纹补偿器法兰片厚度大于6mm、宽度大于70mm的是拼接制作的法兰,如无.殊要求尽量选择配套宽度小于70mm、厚度小于等于6mm的法兰。

3、口径大于DN2000的圆形法兰配套法兰厚度按10mm计算。

4、方形波纹补偿器法兰制作厚度无要求6-10mm均可以,小口径的无要求的按6mm计算。

5、承压管道的波纹补偿器法兰按管道压力定做标准法兰。

6、煤气管道不论管道压力大小均用标准法兰。标准法兰压力的选择需要根据管道压力,如果管道压力很小用0.25MPa的标准法兰。

波纹补偿器波纹厚度怎样选择?

1、承压管道波纹的厚度按技术参数表选择。

2、 非承压管道矩形的厚度*般1.2mm,口径大于2000X2000的可以按1.5毫米计算。

3、煤气管道波纹厚度按压力计算,若压力很小也按双层计算,煤气管道的波纹厚度.低双层。

4、拼装圆形的波纹厚度按单层2mm计算,尽量不要用双层。

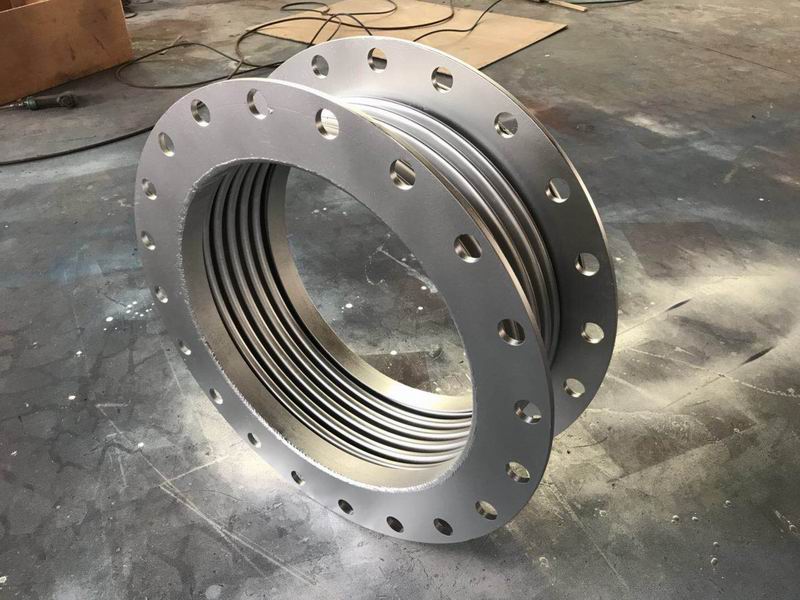

波纹补偿器法兰

波纹补偿器法兰

波纹管厚度的选择是重中之重,因为波纹补偿的主体就是波纹管,除了波纹管还有其他的附件,这些附件也发挥着各自的作用,具体表现在:

1.内筒用于减小流体对波纹管内表面冲刷和流体的压力损失,主要用于输送高流速流体的管道。

2.波纹管外层编织网套用于保护波纹管不受机械损.,同时也可以增强波纹管的耐压能力。

3.均衡环用来增强波谷和波侧壁耐内压能力,并使各波压缩位移均匀的“T”形截面圆环。另有*种加强环在U形波纹管中用来增强波谷处耐压能力的圆形或圆环形截面部件。

4.固定螺栓用于防止波纹管在运输过程中因颠簸而损坏,当波纹补偿器安装完毕后即需拆去。

5.导向螺栓连接主要用于限制波纹管在正常工作状态下的位移范围。*旦主固定支架失效,限位螺栓须承受全部内压推力,同时还能防止波纹管的过度伸长。
