金属软管螺纹连接标准有哪些?
浏览: 发布日期:2018-04-17
摘要:螺纹金属软管是.常使用的*种金属软管连接方式。今天我们为您介绍金属软管螺纹连接标准有哪些以及金属软管选型的五大要素。

*般来说金属软管可以分为法兰连接金属软管、螺纹金属软管、快速接头金属软管、夹套金属软管等。小口径的金属软管采用螺纹连接和快速接头连接,而口径大*些的金属软管采用法兰连接。螺纹金属软管是.常使用的*种金属软管连接方式。

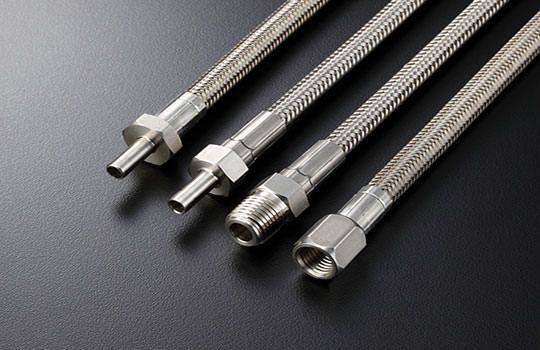

螺纹金属软管

螺纹金属软管

金属软管螺纹连接标准有哪些?

金属软管螺纹连接标准常见的有NPT、PT、G、公制螺纹等,现对这些金属软管螺纹连接标准的含义做简单解释。其中NPT、PT、G都属于管螺纹,NPT是National (American) Pipe Thread的缩写,NPT是属于美*标准的60度锥管螺纹,可分为*般密封圆柱管螺纹和*般密封圆锥管螺纹。金属软管螺纹连接标准的PT是Pipe Thread的缩写,属于惠氏螺纹家族、是55度密封圆锥管螺纹、多用于欧洲及英联邦.。锥度规定为1:16,常用于水及煤气管行业。金属软管螺纹连接标准的G也属于惠氏螺纹家族,是55度非螺纹密封管螺纹。G就是螺纹的统称Guan, 标记为G代表圆柱螺纹。

公制螺纹用螺距来表示、美英制螺纹用每英寸内的螺纹牙数来表示,这就是它们之间.大的区别 。公制螺纹是60度等边牙型、英制螺纹是等腰55度牙型、美制螺纹60度。公制螺纹用公制单位、 美英制螺纹用英制单位。 管螺纹主要用来进行管道的连接、其内外螺纹的配合紧密、有直管与锥管两种。

螺纹金属软管选型的五大要素有哪些?

.*点是螺纹金属软管的尺寸,尺寸包括长度和公称直径,确定长度时要注意软管的弯曲半径。*般来说静态弯曲半径R  j=(5-8)DN、动态弯曲半径R  d=10DN。

.二点是螺纹金属软管的工作压力。选用承压能力合适的软管并把工作压力注明,要注意温度对承压能力的影响。还要考虑是都需要不锈钢金属网套来进*步增强压力。

.三点是流体介质,根据流体介质选择合适的管体和接头材质。

.四点是螺纹金属软管的工作温度。高温时要按照螺纹金属软管高温下的工作压力温度修正系数确定温度修正后的压力以确定选用合适的压力等*。

.五点是螺纹金属软管使用时的状态。根据使用状态计算软管.小弯曲次数和.小弯曲半径等参数来选择安装长度并正确安装螺纹金属软管
