金属软管?设计的合理性和可靠性对后续使用的影响很大,所以对它们的各项金属软管技术参数要严格分析计算,例如在纵横两个方向上的刚度、.小弯曲半径、.大工作压力值等机械性能方面的金属软管的参数确定,否则在工程中不但难以起到保证质量、提高效率、节省资金、保障安全等良好的效果,而且可能造成重大的损失。今天我们为您详细介绍金属软管的参数之波纹管的弹性和挠性。

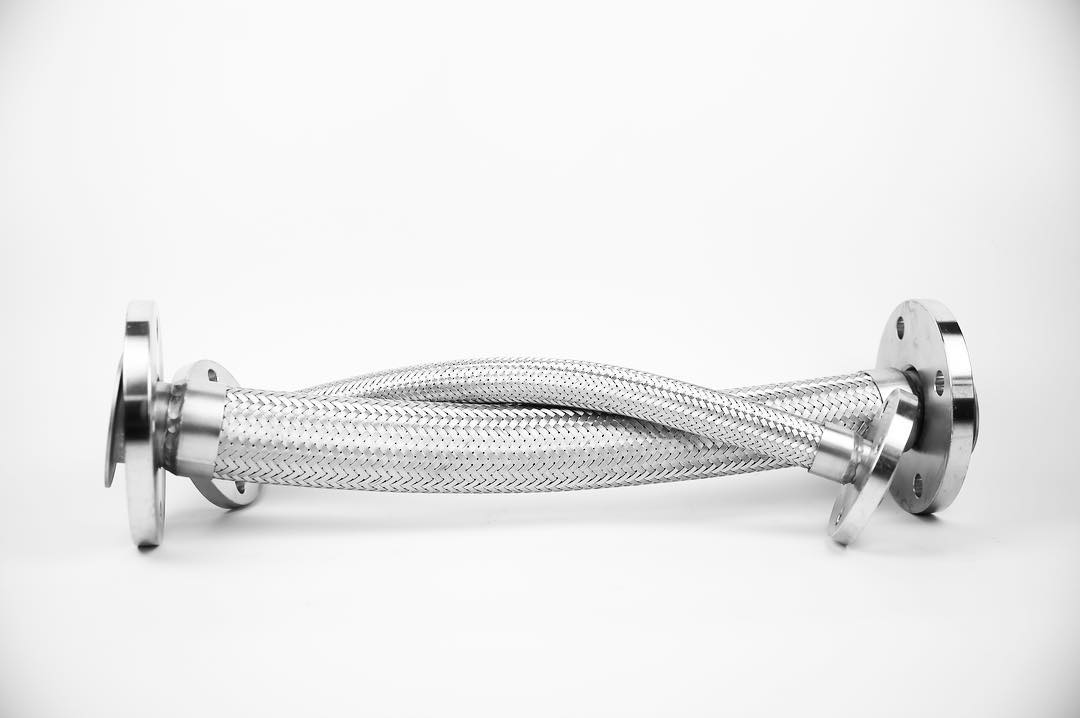

金属软管的参数
金属软管技术参数:波纹管的弹性
金属软管技术参数的重要属性之*波纹管的弹性:利用波纹管在纵向、横向和角方向上的弹性位移可以顺利地补偿连接点部分的额定偏差。通过研究其纵向刚度和抗弯刚度来确定波纹管位移弹性范围的工作,因为它们可以直接地反映出波纹管在纵横两个方向上可能产生的弹性变形的大小。
金属波纹管的结构.点说明了它在受到轴向力的作用之后各部分很容易产生弹性变形。由于波峰半圆弧和波谷半圆弧这两部分的相对变形远远小于圆环膜片部分所以可以忽略不计、并把它们视为圆环膜片之间的刚性接点。把波纹管复杂的受力状态简化为圆环膜片单*受力的形式便可以用圆片翘曲理论为基础去分析整个波纹管的纵向刚度。
金属软管技术参数:波纹管的挠性
金属波纹管与普通金属光滑管相比较具有*定的挠性。挠性是金属波纹管的*个重要.性、掌握其弯曲半径的变化规律是金属波纹管设计、制造、使用过程中的必要条件。金属波纹管的场合主要是利用其弹性或挠性。尽管金属波纹管的挠性与其通径、波纹几何形状、材料、状态、壁厚等因素有关,而正是由于上述原因故在*般情况下可以忽略材料、状态、壁厚等方面的既定因素、仅从通径、波纹几何形状方面就能够相对准确地分析出金属波纹管的挠性。
在实际工程应用上对各种金属波纹管的.小弯曲半径都有要求。人们已经习惯用波纹管的.小弯曲半径来说明其挠性。由于各类仪器仪表、机械设备上使用的弹性元件、敏感元件、.别是输送各种介质的软导管多为U形金属波纹管或以U形金属波纹管派生出来的S形、Ω形和其它形式的波纹管。因此以U形金属波纹管为典型分析它的.小弯曲半径具有普遍的指导意义。
