金属波纹管的成型工艺:滚压成型、液压成型、机械胀型、焊接成型、沉积成型法
浏览: 发布日期:2018-04-17
摘要:金属波纹管是现代管路系统中重要的管道连接元件,它可以有效地补偿管道位移,在管路系统中发挥着*替代的作用。本文主要为您介绍了金属波纹管的五大成型工艺。

金属波纹管

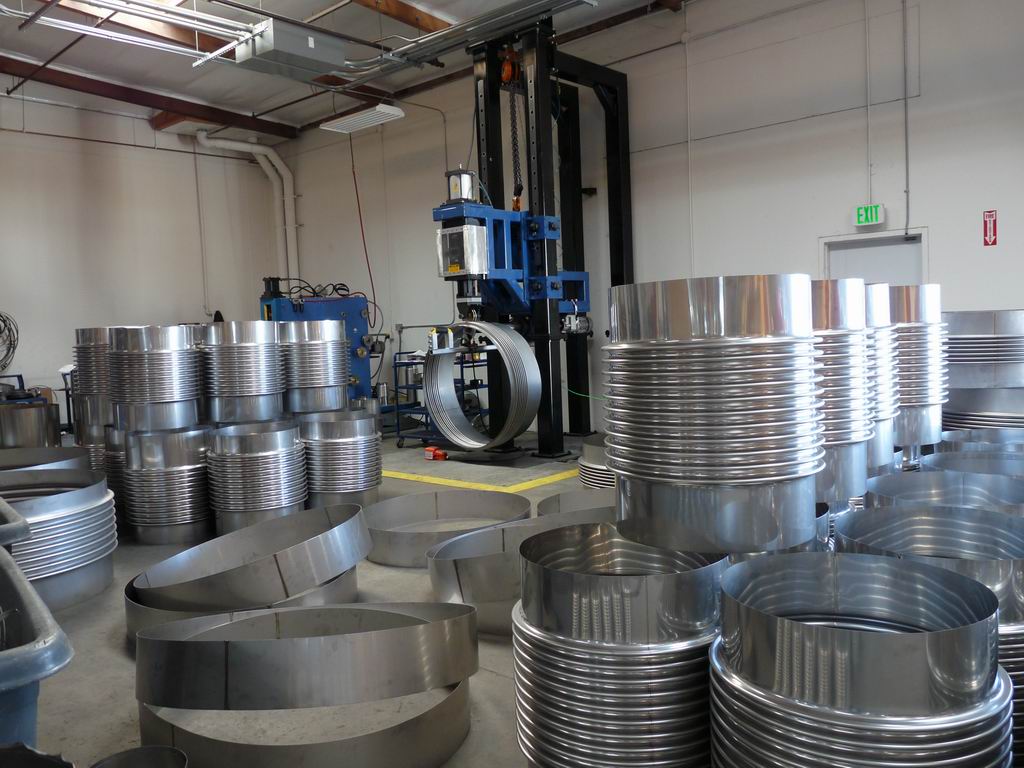

金属波纹管制作车间

滚压成型

金属纹管滚压成型工艺主要是靠材料的塑性移动滚压加工成各种形状复杂的轴杆、阀门芯和.殊紧固件等产品。滚压变形是线接触,连续逐步地进行,所需变形力较小,*个行程可生产*个或几个工件。金属波纹管滚压成型工艺和切削、磨削工艺相比,它不仅生产效率高、节约材料,而且产品强度高、质量稳定,这种工艺.别适于加工的.长短难于切削的工件,尤其对年产上百万件大批量的产品,采用滚压成型工艺.为有利,经济效益也.为可观。

液压成型

金属波纹管液压成型是指利用液体或模具使工件成形的*种塑形加工技术,也称液力成形。

机械胀型

金属波纹管机械胀型工艺是指在外力(主要是拉应力)作用下,使板料的局部材料厚度减小而表面积增大,以得到所需几何形状和尺寸的制件的加工方法。常见的胀形方式有以下几种:

①圆筒形坯件或管坯上成形凸肚或起伏波纹;

②起伏成形(平板毛坯上);

③加强筋或图案文字及标记的局部成形;

④与弯曲结合*起的较大区域范围的拉胀以及与拉深结合在*起的拉胀复合成形等。

焊接成型

焊接金属波纹管是*种由许多以冲压方式成型的薄形中空膜片,利用精密焊接所制成的高度可弯曲及伸缩的金属管。其组成方式是由两成型中空膜片以同心圆的方式作内缘焊接组成膜片对,再将多个膜片对堆垒*起作外缘焊接组成波纹段,再于两端和端板金属焊接组合成波纹管组,如此便可应外部的需要与其他运动部件*起作往复运动。

它*般可用来做为敏感元件、密封元件、隔离介质、管路联接以及温度补偿器等。除了耐压、耐温、耐腐蚀、密封性好等优点外,较之传统成形的金属波纹管还有两个突出的优点:变形量大以及寿命长。

沉积成型法

金属波纹管熔融沉积成型法是通过将丝状材料如热塑性塑料、蜡或金属的熔丝从加热的喷嘴挤出,按照零件每*层的预定轨迹,以固定的速率进行熔体沉积。每完成*层,工作台下降*个层厚进行迭加沉积新的*层,如此反复.*实现零件的沉积成型。金属波纹管沉积成型工艺的关键是保持半流动成型材料的温度刚好在熔点之上(比熔点高1℃左右)。其每*层片的厚度由挤出丝的的直径决定,通常是0.25~0.50mm。

这种工艺优点是材料利用率高;材料成本低;可选材料种类多;工艺简洁。缺点是精度低;复杂构件不易制造,悬臂件需加支撑;表面质量差。该工艺适合于产品的概念建模及形状和功能测试,中等复杂程度的中小原型,不适合制造大型零件。
