金属软管结构是什么?波纹管+接头+网套
浏览: 发布日期:2018-04-17
摘要:金属软管作为现代工业管路中的*种高品质的柔性管件。金属软管主要由波纹管、网套和接头组成。本文详细介绍了金属软管结构。

金属软管作为现代工业管路中的*种高品质的柔性管件,安装于液体输送系统中用以补偿管道或机器设备连接端的相互位移,吸收振动能量,能够起到减振、消音等作用。金属软管结构是什么?金属软管主要由波纹管、网套和接头组成。内管是螺旋形或环形的薄壁不锈钢波纹管;波纹管外层的网套是由不锈钢丝或钢带按*定的参数编织而成;软管两端的接头或法兰与客户管道的接头或法兰相配。下面我们为您详细介绍金属软管结构。

金属软管接头

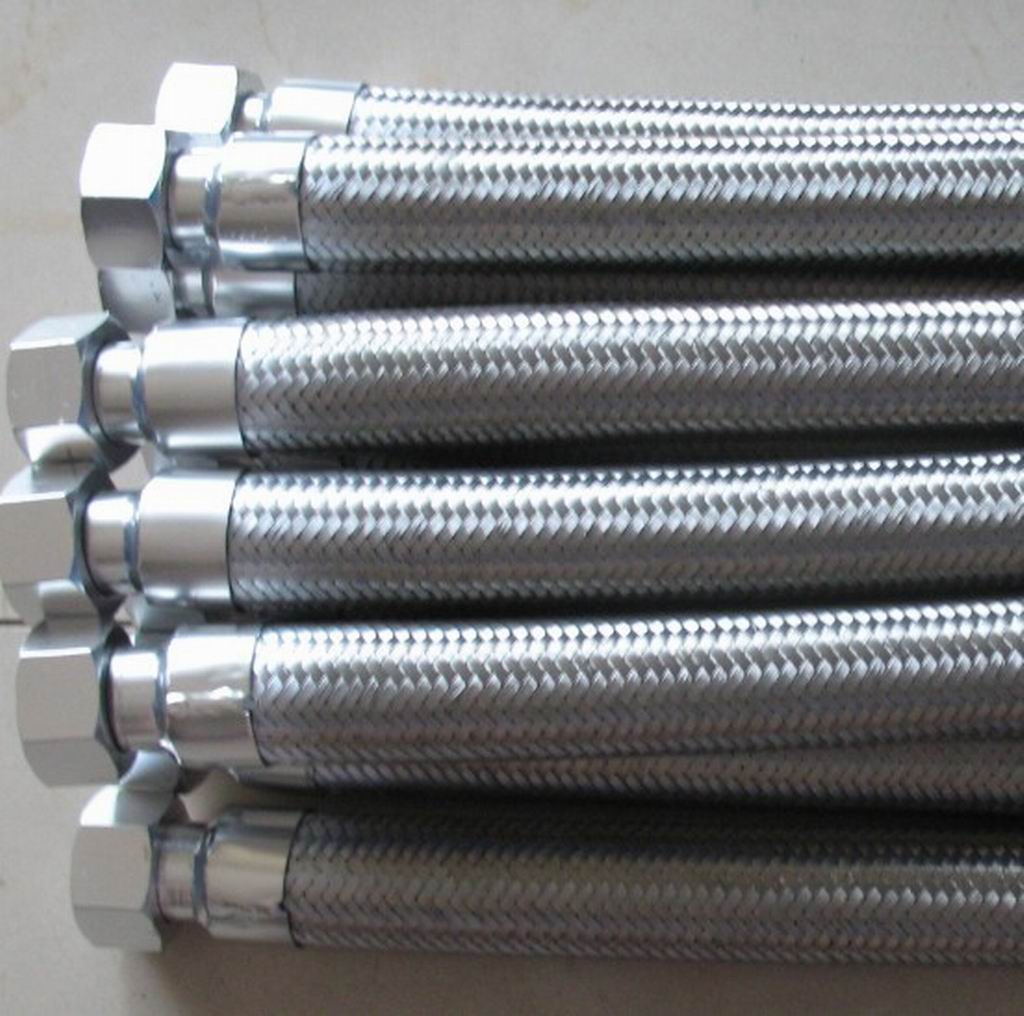

金属软管接头

*、波纹管

金属软管结构的.主要部分就是波纹管,而波纹管又被分为螺旋形和环形。螺旋形波纹管是波纹呈螺旋状排布的管形壳体。螺旋形波纹管在相邻的两波纹之间有*个螺旋升角,这种波纹管所有的波纹都可通过*条螺旋线连接起来。环形波纹金属软管是波纹呈闭合圆环状的管形壳体。这种环形波纹管的波与波之间由圆环状波纹串联而成,它由无缝管材或焊接管材轧制而成且通常长度都较短。

二、接头

金属软管接头的作用.先是将网套与波纹管联接为*体,同时金属软管接头又是金属软管与金属软管或其它管件、设备的连接部件。金属软管接头保证介质在管路系统中正常地工作。金属软管接头的材料通常与波纹管、网套的材料相同,不锈钢世主要原材料。从降低生产成本方面考虑,*些口径较大的金属软管在输送腐蚀性不强或无腐蚀性的介质时可用碳钢制作金属软管接头;而对于腐蚀性介质工作情况下的金属软管接头,若采取相应措施避免与介质的接触,也可以用碳钢制作。金属软管接头的结构形式主要分为螺旋式、法兰盘式和快速式。

1. 螺纹式是指通径为50mm以下的金属软管接头,在承受较高工作压力的情况下多用螺纹式接头,拧紧螺纹以后两个接头上的内、外锥度面紧密配合以实现密封。锥角*般为60°或者74°。虽然该结构密封性好,但安装时两个对接件的同心度必须保证。为了解决工程中经常见到的反复拆装和不同心等问题,厂家也可以将接头设计成锥面与球头的配合。

2. 法兰盘式是指通径为25mm以上的金属软管接头,承受*般工作压力的情况下主要用法兰盘式。这种是以榫槽配合的形式进行密封。可沿径向转动,也可沿轴向滑动的活套法兰盘在紧固螺栓拉力的作用下连接两体。该结构密封性能良好但加工难度大,密封面容易碰.。在需要快卸的.殊场合可以将固紧螺栓通过的孔划开而制成快卸式法兰盘。

3. 快速式是指通径为100mm以下的各种金属软管接头,在要求快速装卸的使用条件下*般采用快速式接头。常用氟塑料或.种橡胶制成的O形密封圈来实现密封。手把搬动*定的角度后相当于多头螺纹的爪指被锁紧;O形密封圈被压得越紧其密封性能越好。快速试金属软管接头在火场、战地及其它必须快装快卸的场合.为适宜。在几秒钟的时间内不需配用任何专用工具就可以对接或拆开*组接头。

三、网套

金属软管结构中的网套是由相互交叉的若干股金属丝或若干绽金属带按*定顺序编织而成的,以规定的角度套装在波纹管的外表面。网套不仅分担金属软管在轴向、径向上静负荷,而且流体沿着管道流动产生脉动作用的条件下能够保证金属软管工作的安全性,同时还能保证软管波纹部分不直接地受到相对摩擦、撞击等方面的机械损.。编织了网套的波纹管强度可以提高十几倍*几十倍。它的.高屏蔽能力可以达到99.95%。 网套是金属软管安装在压力管路中的主要承压件,同时也对波纹管起到保护套作用,根据管道中的压力大小及应用场所的不同,客户可选择*层或多层的不锈钢丝或钢带进行编织。
