金属波纹补偿器安装时要注意什么?
浏览: 发布日期:2018-04-17
摘要:金属波纹补偿器是*种外形为规则波浪状的管材,由波纹管和两端配合连接部分所组成。您知道金属波纹补偿器安装时要注意什么吗?下面上海淞江集团来带您了解金属波纹补偿器安装时的注意事项。

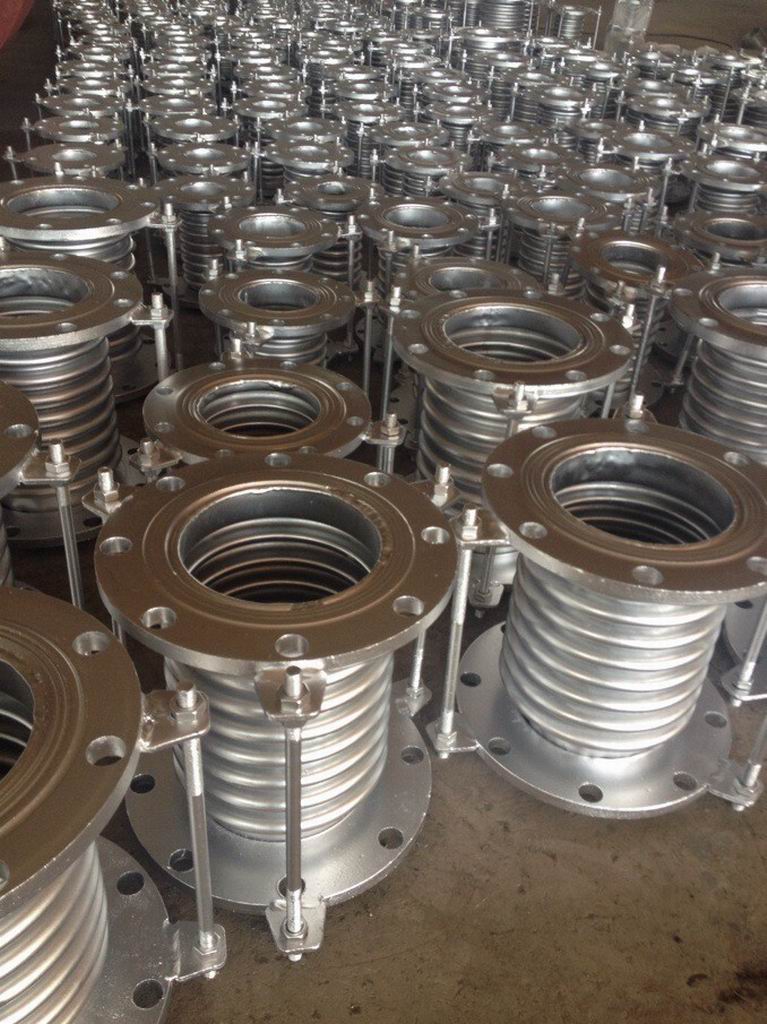

金属波纹补偿器是*种外形为规则波浪状的管材,由纹管和两端配合连接部分所组成,主要材质为不锈钢和碳钢。金属波纹补偿器主要用于小弯曲半径非同心轴向传动或者不规则转弯、伸缩及吸收管道的热变形等,也用于不便于用固定弯头安装的场合做管道与管道或设备的连接。金属波纹补偿器广泛应用于电力、石油、化工、交通运输及原子能工业等*域。您知道金属波纹补偿器安装时要注意什么吗?

波纹补偿器安装

波纹补偿

1. 金属波纹补偿器安装前应详细阅读说明书、施工图,确保补偿器的形式、规格、固定骨架、导向架、支架都符合设计要求,并核对产品的型号。

2. 对于出厂前按说明书或合同规定要求已经预拉伸或预压缩的金属波纹补偿器,其变形所用的辅助构件应该在管路安装完毕后才可拆除,金属波纹补偿器安装时请注意将排泄螺塞方向朝下,不得倒置排泄螺塞。

3. 金属波纹补偿器安装要注意,起吊时吊具严.作用在波纹管、拉杆和拉板上。

4. 整个金属波纹补偿器安装施工过程中应防止硬物碰撞波纹管,而且严.在波纹管上引弧或搭接地线。当焊接或切割作用时,为了防止焊接飞溅物损.波纹管,建议采用无氯石棉板或湿麻布覆盖在波纹管上。

5. 对于出厂前未预拉伸的波纹补偿器,但施工图纸设计要求对补偿器进行预拉伸的产品,应在安装前利用调整螺母进行预拉伸到规定尺寸后才可安装,待全部金属波纹补偿器安装完毕后,才可拆去所用的辅助构件。

6. 金属波纹补偿器安装时应保证补偿器与管道的同轴度不大于3mm,严.用波纹补偿器的变形强行调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命、增加管系设备、支撑构件的负荷。

7. 法兰连接金属波纹补偿器安装时,不允许为了对准螺栓孔而强行用力扭转补偿器的另*端,通常波纹补偿器是*以吸收和承受扭转的,在安装管路中的另*个法兰时要把螺栓孔调整对中后进行焊接。

8. 金属波纹补偿器安装完毕后,应尽快拆除补偿器上用作安装和运输的黄色辅助定位构件和紧固件,并按设计要求将限位装置调到规定的位置,使管道在环境条件下有充足的补偿能力。

9. 金属波纹补偿器安装时所有活动元件不得被外部构件卡住,限位活动范围应该保证各活动部件的正常动作。

10. 在管道进行总体水压试验前,必须检查补偿管段两端的固定支架是否按设计要求与管道和承载构件焊接牢固,以及补偿器的连接状况等。水压试验用水及清洗剂的氯离子含量不得大于25PPM值。

11. 金属波纹补偿器在运行过程中,若停车后再开车必须将位置朝后方向的排泄螺塞打开放掉里面的积水,以防二次汽化而发生.害。

12. 所有的导向支架、固定支架未正确安装之前,不要进行水压试验或真空试验。
