支架对金属波纹补偿器的作用
浏览: 发布日期:2018-04-17
摘要:金属波纹补偿器利用波纹管优良的伸缩性有效地补偿了管路、导管、容器等的轴向、横向和角向位移,对隔振降噪也有十分优良的效果。本文为您详细介绍了支架对金属波纹补偿器的作用和选购注意事项。

波纹补偿主要由构成其工作主体的波纹管配以端管、法兰、支架和导管等附件组合而成。金属波纹补偿器利用波纹管优良的伸缩性有效地补偿了管路、导管、容器等的轴向、横向和角向位移,同时对隔振降噪也有十分优良的效果。金属波纹补偿器应用在*热系统主要起防止*热管道升温时由于热膨胀或温度应力而引起的管道变形或破坏,以补偿管路热膨胀而减小管壁的应力和作用在阀件或支架结构上的作用力。通常情况下与金属波纹补偿器需要与管道支架配套使用发挥效果,支架起到保障金属波纹补偿器在管道上的充分运行和提高管道运行稳定性的作用。

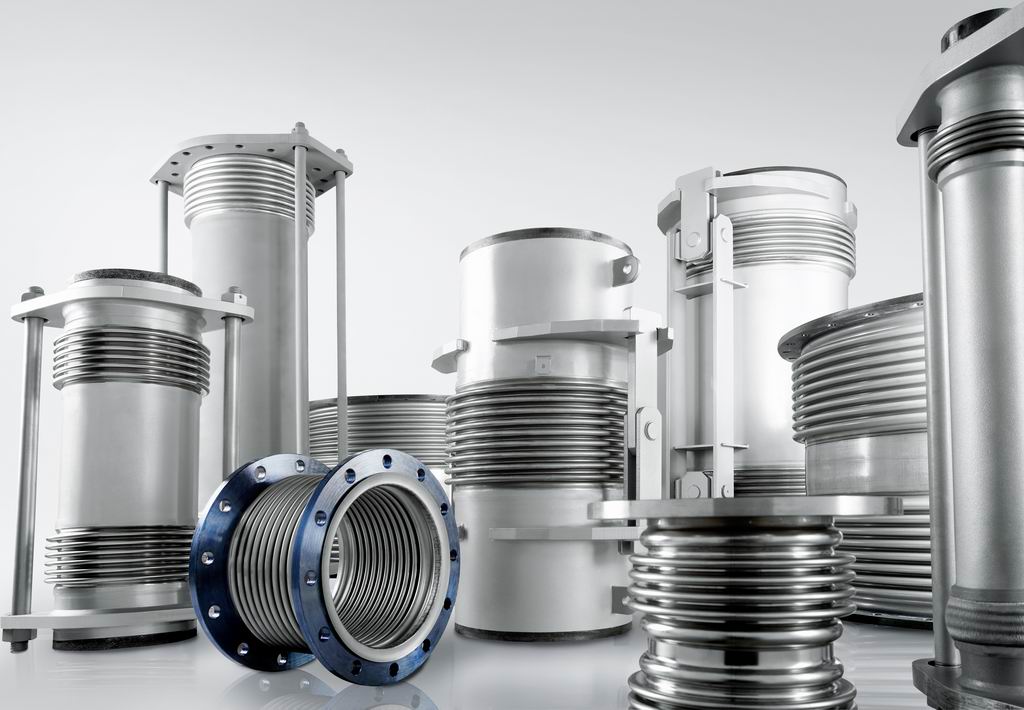

金属波纹补偿器

金属波纹补偿器

管道支架分为两种,分别是主固定支架和次固定支架。金属波纹补偿的主固定支架要承受发生的压力推力,即盲板力、金属波纹补偿器变形反力、管道摩擦力、风载、重量等载荷以及它们发生的力矩等。金属波纹补偿器的次固定支架则主要承担除压力推力以外的其它力的作用。在实际运用中,配有轴向型金属波纹补偿器的直管段中,在管道的拐弯处、阀门、变径、分支管和盲端等均应设置主固定支架。金属波纹补偿器发生的压力推力为F=PA(A为金属波纹补偿器的有用面积,P为介质压力)。管径越大的情况下,即使压力不高的情况下压力推力也会很大;若管径不大但压力较高,此时压力推力也会很大。



管道支架对于金属波纹补偿器起到了非常重要的保障作用,在正确安装管道支架和波纹补偿器的情况下,管道支架能使得金属波纹补偿器发挥事半功倍的效果,可以大大延长管道的使用寿命。而您知道如何正确选购金属波纹补偿器吗?压力管道元件金属波纹补偿器属.种设备,上海淞江集团提醒广大顾客在选购时需注意以下:



1. 购买时须向生产商提*全面的金属波纹补偿器要求和参数。例如产品压力、介质温度、通径、产品所需补偿量、连接方式等,合格的生产商应根据提出的要求解答客户对产品安装、设计等方面的问题。



2. 顾客应筛选合格*应商。选购时应确认制造商是否具备生产资格,是否有多年的生产经验和产品研发能力。



3. 金属波纹补偿器安装要求较严格,用户务必要通过有资质的设计院、所全面规划和设计方可施工。



4. 金属波纹补偿器安装时要通过1.5倍的压力测试方可使用。
