不锈钢波纹补偿器的设计和选型
浏览: 发布日期:2018-04-17
摘要:通常我们根据给定的已知条件来选择不锈钢波纹管补偿器的材料、结构形式、尺寸参数和性能参数。不锈钢波纹管补偿器的设计选型是非常重要的,不合理的金属波纹管选型会导致金属波纹管质量再高也满足不了实际工况使用要求。

通常我们根据给定的已知条件来选择不锈钢波纹管补偿器的材料、结构形式、尺寸参数和性能参数。不锈钢波纹管补偿器的设计选型是非常重要的,不合理的金属波纹管选型会导致金属波纹管质量再高也满足不了实际工况使用要求。不锈钢波纹管补偿器的设计和选型通常从以下几方面考虑:

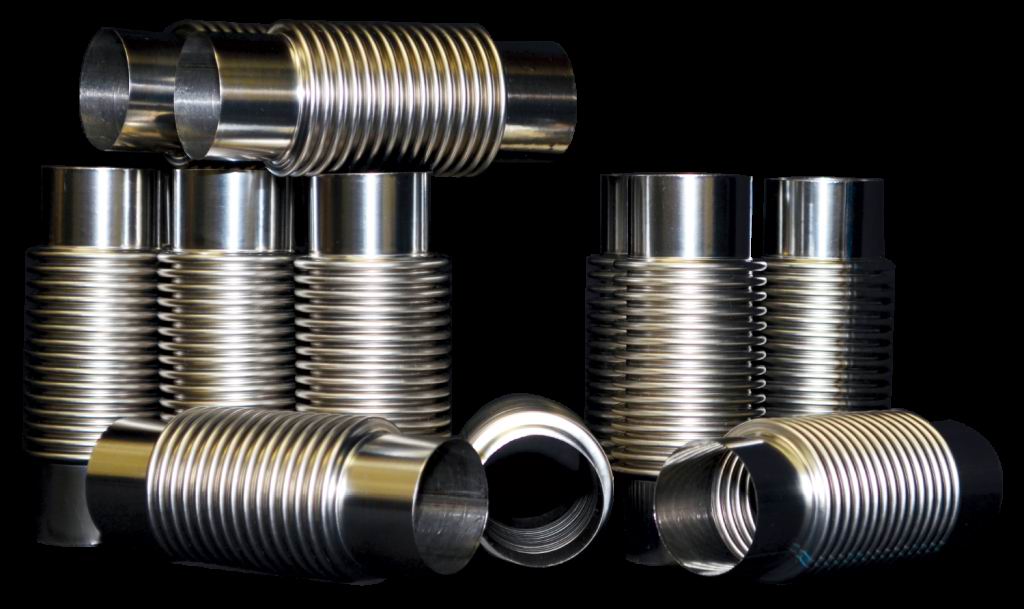

不锈钢波纹补偿器

金属波纹管

1.选择合适材料

根据不锈钢波纹管补偿器的用途、载荷种类、大小、精度要求、工作介质、工作温度及使用寿命等已知条件,并考虑到材料的成形和焊接工艺,选择*种合适的波纹管材料。

2.确定结构型式

(1)选择波形

根据金属波纹管的用途、性能、使用要求以及各种波形的性能和制造.点等因素来选择比较合理的波纹形状。*般情况下多数选择U型波纹。

(2)确定波纹管层数

根据波纹管的用途、工作压力、刚度、工作介质等因素确定不锈钢波纹管补偿器的层数。在工作压力较高的情况下*般选用多层结构的波纹管,对于多层金属波纹管需要合理选择其层数和单层壁厚。

(3)估定是否要与其它弹性元件联用

有些情况下金属波纹管与螺旋弹簧并联使用,这些情况包括:为提高测量精度;工作压力比较高的场合;有冲击载荷的情况。

(4)选择金属波纹管的两端端部的结构型式

选择金属波纹管的两端端部的结构型式要考虑两端结构的成形工艺、焊接工艺和整个系统在结构方面的限制。

(5)考虑是否需要导向装置

当波纹管有效长度比较长时,为了避免在工作过程中产生柱状失稳,应考虑增加导向装置。例如,阀用波纹管*般都设有导向装置。

(6)考虑是否需用加强环

为了适应较高工作压力的使用要求,不锈钢波纹管补偿器可以用加强环加强或者采用多层结构,也可以应用这两种结构的组合。加强环是局部加强,多层结构是整体加强。

3.设计计算和选择金属波纹管的结构参数

不锈钢波纹管补偿器的性能取决于波纹管的结构,波纹管的主要结构参数包括内径、外径、壁厚、波距、波厚、波纹数、层数,两端配合部分尺寸以及有效长度、总长度等。

4.设计计算金属波纹管的性能参数

如果金属波纹管性能参数不能满足技术要求时,应适当修正波纹管的几何尺寸参数。金属波纹管的用途不同,其技术要求也不同,设计时应当根据不同的要求制定相应的设计方法。例如测量用的不锈钢波纹管补偿器通常主要要求的是刚度、强度和弹性性能。
