日期:2017-10-20 浏览量:474

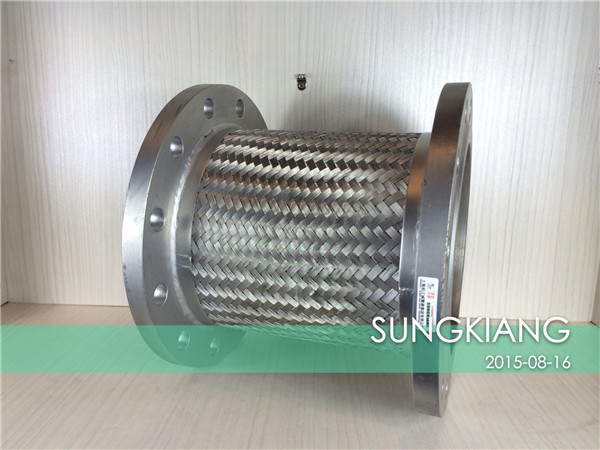

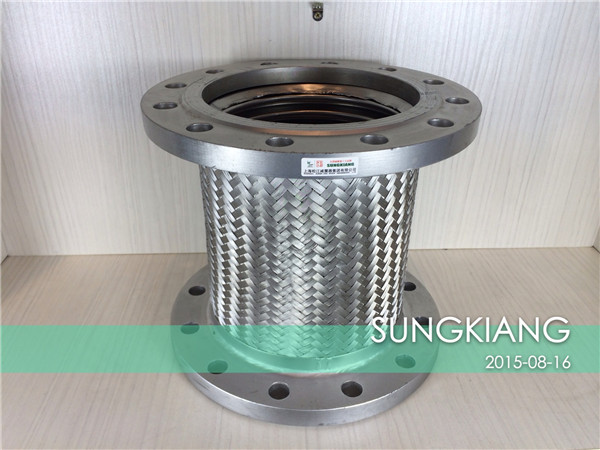

  上海淞江减震器集团有限公司专业生产:DN200金属软接头,我们是上海DN150金属软接头生产厂家,如需购买淞江DN150金属软接头请拨打021-60547776咨询!以上产品是DN200金属软接头的实物拍照,如需转载请注明出处!





  产品名称:不锈钢金属软接头
  型号:JTW
  口径:DN200
  压力:PN16
  长度:L=300mm
  波纹材质:不锈钢304
  编织网材质:不锈钢304
  法兰材质:碳钢锻打
  品*:淞江
  产地:上海
  厂家:上海淞江减震器集团有限公司
  质保:5年
  电话:021-60547776

  产品用途、.点:通用性好,适用范围广,规格齐全,耐压高.
  适用工况
  公称通径:DN15 – DN600mm
  产品长度:200mm – 5000mm
  公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa 工作温度:-196℃-450℃
  介质:液体、气体等。
  法兰标准:*标GB、美标ANSI、BS、日标JIS、德标DIN等
  金属软接头是*种高品质的柔性连接管道,是由.薄壁的、无缝或纵缝,经过高精度塑性变形加工成形的。具有良好的柔软性、抗疲劳性、耐高低温、耐腐蚀性等诸多优点。广泛应用于石油化工、钢铁冶金、橡胶、机械、电力等行业。
  法兰盘式:通径为25毫米以上的金属软接头的接头,在承受*般工作压力的情况下,以法兰盘式为主,它以榫槽配合的形式进行密封。可沿径向转动,也可沿 轴向滑动的活套法兰盘在紧固螺栓拉力的作用下连接两体。该结构密封性能良好,但加工难度大,密封面容易碰.。在需要快卸的.殊场合,可以将固紧螺栓通过的 孔划开,制成快卸式法兰盘。
  安装注意事项
  1、 在选用金属软接头时,为便于安装请尽可能选用*端为松套法兰的金属软接头。
  2、 施工现场进行电焊作业时应保护金属软接头表面,防止焊渣和引弧烧.金属软接头。
  3、 严.金属软接头扭曲安装。
  4、 不应沿金属软接头根部弯曲,不应有.弯。
  5、 所通介质不得对波纹管材料具有腐蚀性,介质中氯离子含量应≤25PPM
  6、 严格安装图示正确安装方式安装。(见安装指南)
  7、 严.机械损.法兰密封面。8、 不能用含氯的清洁剂活钢丝刷.金属软接头内的污物。

  接头式波纹金属软接头
  (1)*端球头外套螺母,*端内锥接头连接
  产品型号:CHJR
  公称通径:DN4~DN32
  工作压力:1.0~35(MPa)
  连接形式:RX18/23
  (2)两端球头外套螺母连接
  产品型号:CHJR
  公称通径:DN4~DN32
  工作压力:1.0~35(MPa)
  连接形式:RX18
  (3)榫槽接头连接
