管道完整性管理在管道建设、运营中的应用

刘彪

中石化天津天然气管道有限责任公司








摘要:天津管道将管道完整性管理应用在设计、采购、施工、投产、运行的各个阶段,结合天津管道实际情况,通过管道完整性管理在风险管理、隐患治理、地质灾害防治、.三方施工管理的典型应用,逐步阐述管道完整性管理对实现管道安全、可靠、经济运行的重要性。

关键词:完整性管理、管道、应用。







1 管道完整性管理核心:风险管理。

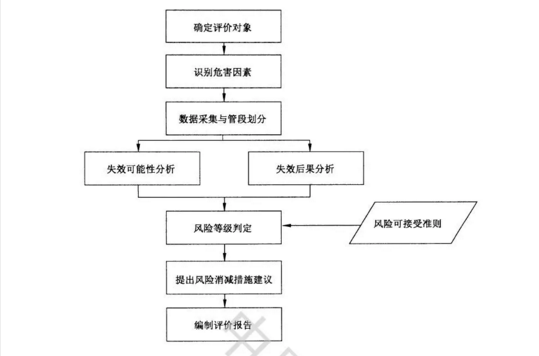

管道时刻面临着风险因素,采取各种管控措施,将风险控制在合理、可接受的范围内,实现管道安全、可控、经济的运行,是管道完整性管理的目的。管道风险管理即是将管道在有风险的环境里把风险减至.低的管理过程。所以说管道完整性管理核心是风险管理。风险管理包括:



1.1 风险管理须进行风险识别





风险识别是确定何种风险可能会对管道产生影响。

1.2 风险管理需做到风险控制

管道公司通常采用积.的措施来控制风险。通过降低其损失发生的概率,缩小其损失程度来达到控制目的。如设计时期的避让、建设时期的改线、运营期间的应急演练。尤其是运营期间控制风险的.有效方法,就是制定切实可行的应急方案,编制多个备选的方案,.大限度地对管道所面临的风险做好充分的准备。当风险发生后,按照预先的方案实施,可将损失控制在.低限度。

1.3 风险管理推动完整性管理

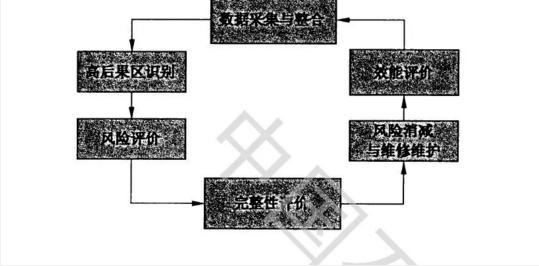

完整性管理是持续循环的过程,包括数据采集与整合、高后果区识别、风险评价、完整性评价、风险消减与维修维护、效能评六个环节,加强风险管理即是推动完整性管理。





2 管道完整性管理在管道建设期的应用



1、天津管道是一条新建管道,目前已完成山东、河北段的建设和投产。管道在设计时期,按照完整性管理,开展高后果区识别,优化路由选择进行规划。

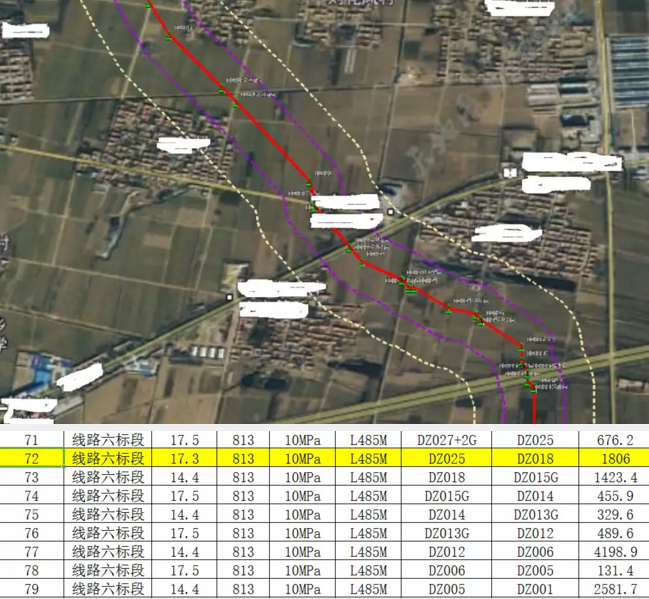

优化路由选择,在设计上避开村庄,铺设管道。此段管道桩号为DZ013G-DZ015G,其中字母“G”代表改线的意思。



2、在建设期开展再次开展高后果区识别,优化路由选择,无法避绕高后果区时采取安全防护措施。如山东DZ018-DZ025,此段采取增加壁厚的方式进行铺设。





3  管道完整性管理在地质灾害防治的应用



水火无情,是地质灾害的典型.点,同时也是影响管道平稳运行的一大.手。管道完整性管理(GB 32167-2015)中指出:

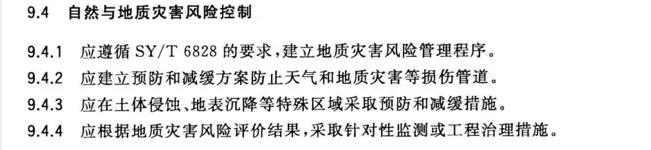

针对以上要求,天津管道一是按要求建立地质灾害管理程序,建立应急预案,防止管道受损。河北段、山东段汛期管理是地质灾害管理的重中之重,管理措施包括:【冀鲁管理处】洪汛灾害应急预案(2017);附件1  【冀鲁管理处】97处穿河一点一案;附件2  汛期巡检方案(试运行);附件3  汛期重点部位应急处置方案。二是根据水文、水土流失、往年降雨等实际情况,进行地质灾害风险评价,并根据评价结果采取修建不同形式水工保护的措施,来消减灾害的影响。完整性管理的应用,一方面使得管控措施能充分保护管道,另一方面使得投资成本得到很好的控制。



4 管道完整性管理在.三方施工的应用

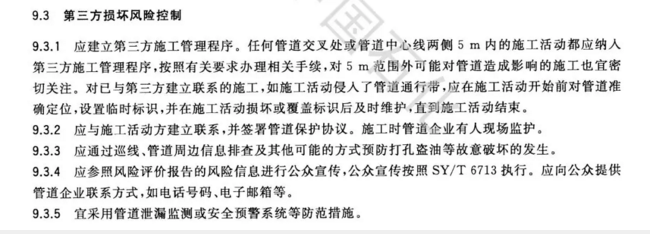

.三方施工是影响管道正常运营的另一危害因素。管道完整性管理(GB 32167-2015)中指出:





天津管道在建设期,一是邀请兄弟单位的同志对在岗职工进行.三方施工管理的培训;二是依照《天然气分公司长输管道.三方施工管理规定》的相关要求,从人防、物防、技防的角度出发,制定出符合天津管道的《.三方施工管理办法》,从发现至竣工,提供可靠的管理依据。

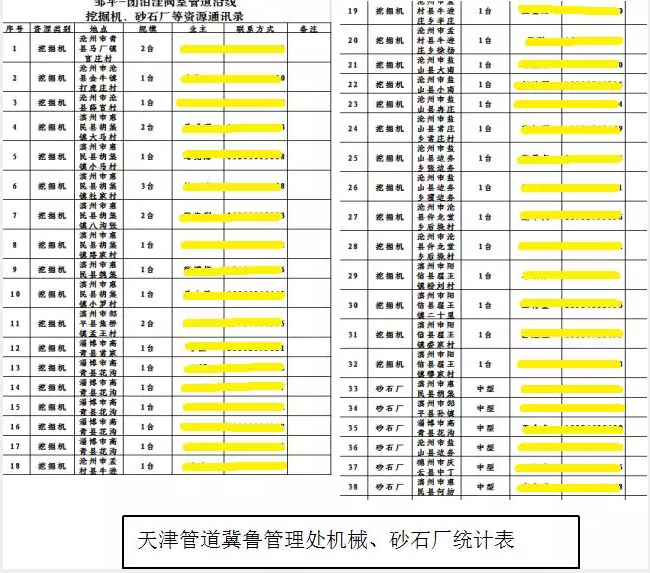

天津管道在投产后,立即组织对管道沿线重型机械、砂石料厂开展宣传和统计。一是重型机械是.三方施工破坏管道的必备工具,需要进行宣传;二是重型机械、砂石料厂在管道抢险时能.一时间提供帮助。





县级以上主管管道部门对.三方施工的介入和管控,在管道完整性管理中没有得到重视,但是依据《中华人民共和国石油天然气管道保护法》的要求:.三十五条 进行下列施工作业,施工单位应当向管道所在地县级人民.主管管道保护工作的部门提出申请:

(一)穿跨越管道的施工作业;

(二)在管道线路中心线两侧各五米至五十米和本法.五十八条.一项所列管道附属设施周边一百米地域范围内,新建、改建、扩建铁路、公路、河渠,架设电力线路,埋设地下电缆、光缆,设置安全接地体、避雷接地体;

(三)在管道线路中心线两侧各二百米和本法.五十八条.一项所列管道附属设施周边五百米地域范围内,进行爆破、地震法勘探或者工程挖掘、工程钻探、采矿。

县级人民.主管管道保护工作的部门接到申请后,应当组织施工单位与管道企业协商确定施工作业方案,并签订安全防护协议;协商不成的,主管管道保护工作的部门应当组织进行安全评审,作出是否批准作业的决定。

天津管道一方面按完整性管理的要求,建立消减风险的措施;另一方面按管道保护法要求积.与地方.职能部门进行沟通、汇报。在.三方施工发生时,两方面工作同时开展,使.三方施工得到有效控制。

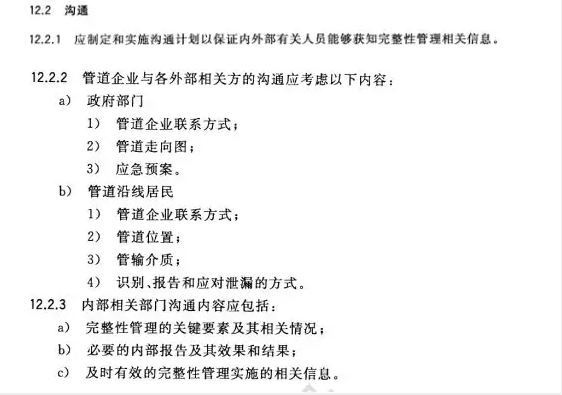

5 完整性管理以沟通为出发点,对宣传工作作出如下要求:





天津管道2016年12月9日一起一投,投产前制定宣传方案,购置宣传物资,组织山东段、河北段的宣传,并在11.22这个.殊的日子开展《11.22警钟长鸣》为主题,为期一个月的宣传工作。取得.、村民的大力支持同时,并将这个.殊日子定为天津天然气管道分公司级的宣传日。



6  完整性管理在天津管道高后果区管理的应用



天津管道运营阶段将高后果区管道作为重点管理。如山东DZ018-DZ025段:

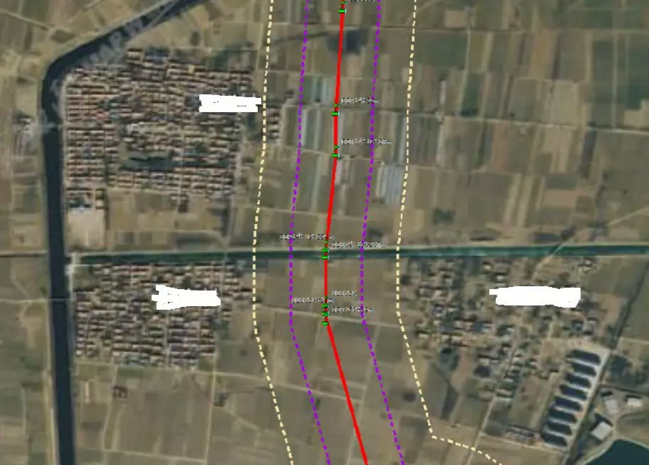

该段管线位于山东省****处该段管线里程1557m,高后果区长度为623m,距离上游王猛阀室7.2公里,距离下游庆云分输站1.1公里,2016年12月建成投产。输送洁净天然气;管径813mm,壁厚17.3mm,材质L485M,采用3PE防腐,管道埋深1.2—1.5m,设计压力10MPa,目前稳压在5.7Mpa。1、DZ019**村距管道25-50米范围内有2户7人,50-100米范围内有2户6人,100到-255米范围内有3户10人,255米范围内23人;2、DZ020**村距管道25-50米范围内住户1户约3人,50-100米范围内有5户约25人,100-255米范围内有34户约150人。整段管道50米范围内3户10人,100米范围内10户41人,255米范围内47户201人。

判断依据:

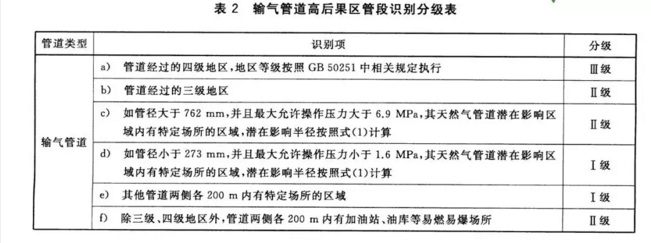

①根据输气管道高后果区管道识别分级表中.2项,管道经过三级地区;

②根据输气管道高后果区管道识别分级表中.3项,管道潜在影响半径(255m)内存在.定场所(村庄)。





经上述判断,本处应识别为高后果区。

减缓措施:

1)管道保护措施

a.日常巡护管理

一是属地巡线工对高风险区每天至少巡检1次,要求全程徒步巡线,及时发现管道两侧255米范围施工迹象和地面异常情况。

二是巡线队巡线工每1天至少进行1次管道巡护,管理处负责监督。

三是管理处管道保护办公室人员每周至少进行1次现场检查,管理处负责监督。

四是管理处承包领导每月至少进行2次现场检查,生产运行部负责监督检查。

五是“两.”期间,根据风险评估及上级具体要求,如需要则对该区段开展24小时值守。

六是由生产运行部统一编制高风险区段的巡护记录,明确重点巡护要求。

b.管道保护宣传

一是每季度按要求开展一次高风险区管道周边255米范围内居民教育宣传(发放宣传品、张贴宣传单、进行法规讲解、告知),重点普及天然气管道保护法律法规、我方管道现状及泄漏的紧急疏散、报警、撤离知识等;在管道两侧村庄公示牌、宣传栏中张贴管道保护宣传单,每月在村广播中进行一次管道保护宣讲,每年联合附近学校对学生进行管道保护知识普及一次。

二是企地联动方面,向乡镇.通报风险管道具体情况,及我方管控措施,取得.支持、认可。

三是对风险管道两侧**村、**村的挖掘机等重型施工机械进行全面排查、统计,向其所有人告知风险管道走向、埋深及风险等情况,并统计其联系方式、建立台账保障突发情况下施工机械需求。

c.现场管理措施

组织巡线队人员对该段管道埋深、走向等进行详细踏勘,确保地面桩牌定位准确、信息清晰,两个桩牌间距原则上不大50米,高风险区起止处各设置1个警示牌(警示牌内容包括管道基本情况、报警电话、安全注意事项等信息);管道通过公路路面两侧及管道两侧电线杆、墙面具备条件情况下张贴或喷涂管道警示标志或宣传标语。

2)应急措施

一是组织编制该风险管段的现场处置方案,绘制进场路由、周边可依托消防水及自然水源分布图,统计风险管段周边乡镇.(******.****-*****)、医疗(*****医院:****-******)、消防(*****消防支队****-******)、公安联系(****派出所****-*******)方式,明确该段管道的应急情况下的处置措施,报公司审核备案后实施。

二是组织消防、医疗、应急维抢修依托单位进行现场踏勘,确保其掌握管段位置、具体情况及进场路由,确保突发情况下的设备机具及时到场;组织应急维抢修单位编制应急现场抢险施工方案。

三是组织开展现场处置方案培训、学习,管理处每季度组织开展现场处置方案的演练。



7  结束语



天津管道以《油气输送管道完整性管理规范》(GB 32167-2015)为重要依据,采用风险管控和隐患治理双重预防机制,实现管道安全、可靠、经济运行。同时在与兄弟单位、.企业经验交流中,重点讨论完整性管理的实用性和可操作性,大力推动管道完整性管理。

目前,天然气管道,无论是在设计、采购、施工、投产、运行的各个阶段,都要经过风险评价,在国内完整性管理已经越来越受到重视,使得完整性管理的理论和实践不断完善,也使得管道管理得到全面进步。



参考文献:

[1]《油气输送管道完整性管理规范》(GB 32167-2015)

[2]《中华人民共和国石油天然气管道保护法》

[3]《天津天然气管道有限责任公司管道保护类制度汇编》



作者:刘彪,2009年7月毕业于河北石油职业技术学院管道运输系油气储运技术专业。2009年8月至2010年4月在中石化川气东送管道实习。2010年5月至2017年10月在中石化榆济管道工作,经历了投产到运营的阶段,从事管道保护工作。2017年至今在中石化天津管道工作,经历了投产到运营的阶段,从事管道保护工作。
