储罐罐前使用的金属软接头的选用及安装

储罐罐前使用的金属软接头的选用及安装

日期:2017-10-16 浏览量:914
  编辑:淞江集团董帝豪

  求助描述1:对于储罐罐前使用的金属软接头的选用*般遵循什么样的步骤呢?需要依照哪些基本参数呢?虽然看着简单但里面也包含了许多的疑问!?现场有安装过金属软接头的朋友吗?能分享*下你们是如何进行金属软接头前后的配管过程的呢?还是很疑惑。

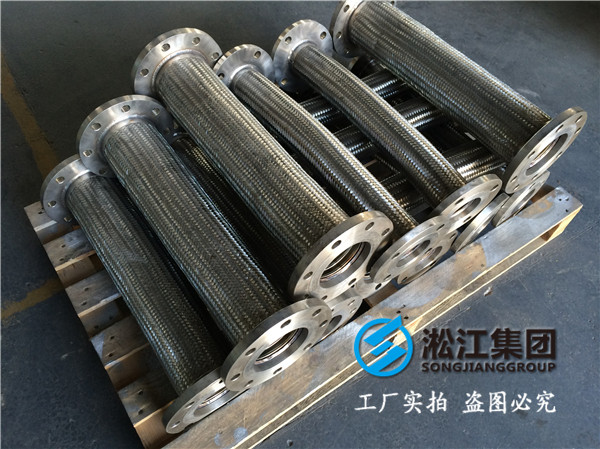

储罐金属软接头

  解答:

  A:1、采用金属软接头的连接方式,其主要目的*是为了减少机械振动对管道产生的附加应力(如泵等转动设备的进出口处),二是为了减少设备基础沉降给管道或管网造成的附加应力(如储罐等设备接管与管道之间的连接)。
         2、金属软接头的选用原则:
        .先要选用有压力管道元件制造许可的制造厂的产品;
        其次按输送介质选择适宜的内管材料;
        然后按使用的压力等*确定内管的厚度;
        再根据金属软接头两端的连接方式(法兰、螺纹、快速接头等)选择对应的连接接头。
        3、注意点:
        要根据管径的大小选择合适的长度,原则上管径尺寸与长度成正比,具体可咨询相关的制造厂家,因为不同端部接头方式,不同厂家的制作技术,所能达到的.小长度各不相同。
        当软管的两端均为固定管线时(法兰连接),.好将软管*端的连接法兰选择为活套法兰,以便安装。
        软管的长度不宜过长,也不能过短,应有*定的下垂量,可根据实际尺寸和厂家提*样本中的伸缩量计算公式计算得到。
        *参考!

  B :软管看你用途了,我接触的有的是直接接槽车的,配管的时候留个活接头就可以了,长度可以跟厂家定,有规格的,*般是法兰连接,
  有的是为了减少振动,罐区要考虑基础沉降,是为了防止管口跟管道裂缝。

  C:可按石油天然气行业标准《储罐抗震用金属软接头及波纹补偿器选用标准》(SY/T4073-94)中产品技术要求和选用条件进行选型。

  D:可参照“GB/T 14525-93  波纹软管通用技术条件” 本标准规定了波纹金属软接头的术语、产品分类、技术要求、试验方法、检测规则和标志、包装、运输、贮存。



  E:我那的几个3000方的碱罐,用了之后有几个都已经漏了,厂家来人给换了之后用着还可以。感觉要是小罐的话,地基下沉也不会太厉害,用不用的无所谓。

  F:我们公司在设计时就没有考虑到地基下沉的问题,油罐的出口都没装软管,造成管线变形很多,现在正在改安装软管,选择时.好选不锈钢的,查*些资料,看这些软管的.大偏移量是多少,估计沉降量,只有选择沉降量比偏移量小的软管。

  求助描述2:罐进出口阀门后接的金属软接头*般都是法兰连接的,但是请教*下具体选用什么法兰连接有要求吗?有的用的是*段松套法兰连接,*段平焊法兰,为什么呢?如果工艺管道DN50及以上的管道都是对焊连接的,那么金属软接头两端分别选用哪种连接呢?

  G:.先回答楼上的,如果你的法兰是对焊的,那金属软接头也要对焊法兰连接。如过是罐前用的,要先计算出基础沉降量,(由土建专业计算并提*),然后根据沉降量选用金属软接头,厂家有参照的选用表格,能满足你的沉降量就好了。如果是卸车用的,只是选择压力和管径,长度可以跟厂家协商确定。
